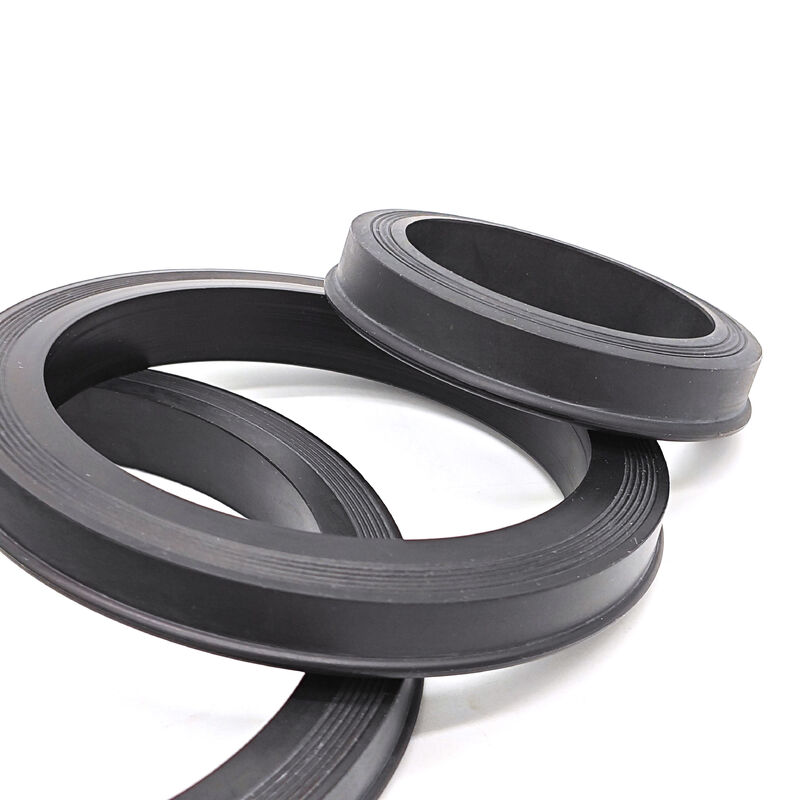

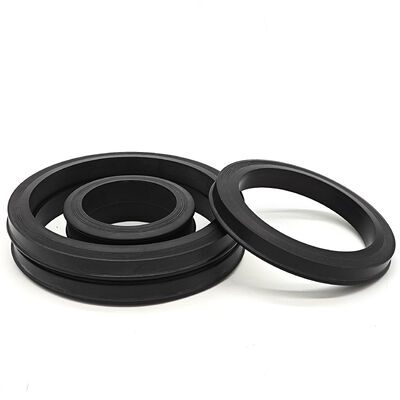

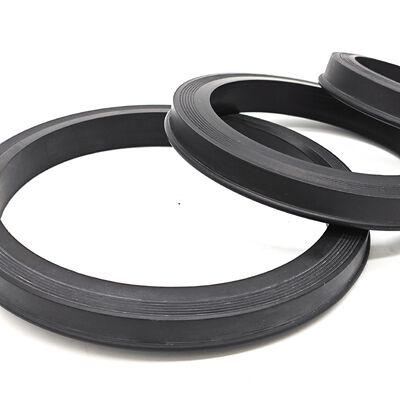

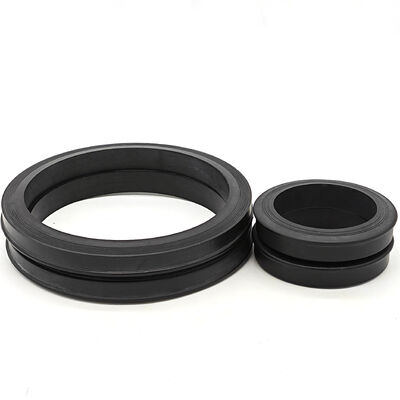

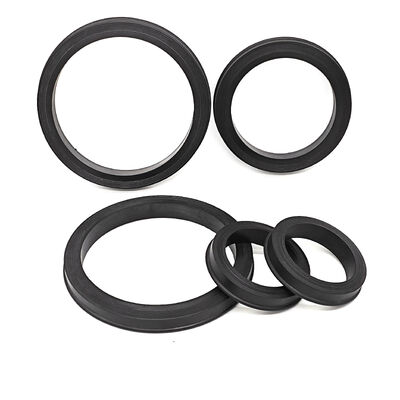

화학에 내성이 높은 해머 유니온 봉인 고압 (20,000 PSI) 및 극한 온도 범위 (-20°F ~ +400°F)

열악한 환경을 위한 내화학성 해머 유니온 씰

제품개요

당사의 고성능 해머 유니온 씰은 가장 까다로운 유전 및 산업 응용 분야에서 누출 없는 연결을 제공하도록 정밀하게 설계되었습니다. 열악한 환경을 위해 특별히 설계된 이 씰은 화학 물질, 고압 및 극한 온도에 대한 탁월한 저항성을 제공하여 작동 안전성을 보장하고 유체 전달 시스템의 가동 중지 시간을 줄입니다.

주요 기능 및 이점

우수한 내화학성: 산, 용제, 원유 및 부식성 유체를 견딜 수 있도록 특별히 제조된 화합물입니다.
고압 무결성: 극한의 유압 및 공압 압력에서도 긴밀한 밀봉을 유지하도록 설계되었습니다.
돌출 방지 설계: 견고한 형상은 빠른 압력 주기 중에도 씰 변형을 방지합니다.
범용 호환성: 표준 산업 그림 번호(그림 100, 200, 602, 1002, 1502 등)에 맞게 설계되었습니다.
내구성: 연마성 역류 및 파손 환경에서 마모 및 파손이 감소됩니다.

재료 선택 및 비교

화학적 호환성과 사용 수명을 위해서는 올바른 재료를 선택하는 것이 중요합니다. 우리는 다양한 엘라스토머와 폴리머를 제공합니다.
NBR(니트릴/Buna-N): 범용 오일 및 물 서비스에 가장 적합합니다. 내마모성이 우수하여 비용 효율적입니다.
FKM(불화탄소): 고온 환경에 탁월하고 공격적인 화학물질 및 탄화수소에 대한 내성이 뛰어납니다.
HNBR(수소화 니트릴): H2S(사워 가스) 서비스에 이상적입니다. 표준 NBR보다 강도와 내열성이 뛰어납니다.
PTFE: 최고 수준의 화학적 불활성 및 낮은 마찰을 제공합니다. 종종 백업이나 특수 화학 흐름을 위해 사용됩니다.
황동/스테인리스강 인서트가 포함된 Viton: 고속 흐름 및 압출 방지 요구 사항에 맞게 강화된 설계입니다.

기술 사양

작업의 안전을 보장하려면 다음 표준화된 매개변수를 참조하십시오.
사용 가능한 크기: 1", 2", 3", 4" 및 특정 파이프 직경에 대한 맞춤형 크기.
작동 압력 범위: 1,000PSI ~ 15,000PSI(그림 번호 및 재료에 따라 다름)

온도 범위:
표준 NBR: -30°C ~ +100°C(-22°F ~ +212°F)
HNBR: -40°C ~ +150°C(-40°F ~ +302°F)
FKM: -20°C ~ +200°C(-4°F ~ +392°F)
PTFE: -200°C ~ +250°C(-328°F ~ +482°F)
적용 가능한 구성: 그림 206, 그림 602, 그림 1002, 그림 1502 및 그림 2202와 호환됩니다.

주요 애플리케이션

당사의 해머 유니온 씰은 고압 유체 취급과 관련된 다양한 부문에서 전 세계적으로 사용됩니다.
석유 및 가스 시추: 진흙 시스템, 매니폴드 시스템 및 스탠드파이프 연결.
수압 파쇄(파쇄): 고압 역류 및 화학 물질 주입 라인.
유정 서비스: 시멘트화 장치 및 산성화 장비.
화학 처리: 산업 플랜트에서 공격적인 매체를 운반합니다.
광업 및 해양: ​​슬러리 라인 및 고강도 해양 유체 이송.

품질 보증

모든 씰은 치수 검사 및 재료 경도 검증(Durometer Shore A/D)을 포함한 엄격한 품질 관리 테스트를 거칩니다. 당사의 제조 공정은 각 씰이 탄성, 인장 강도 및 압축 영구 변형에 대한 업계 표준을 충족하거나 초과하도록 보장합니다.

주문 방법

견적을 요청할 때 다음 사항을 명시해 주십시오.
그림 번호(예: 그림 1502)
크기(예: 2인치)
소재 선호도(예: HNBR 또는 FKM)
작동 환경(예: 산성 가스, 고온 또는 표준 오일)
