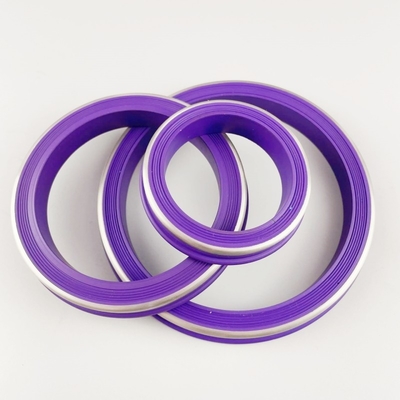

보라색 고품질 NBR HNBR FKM PTFE 스터렌스 백업과 함께 망치 연합 봉인

 NBR HNBR FKM PTFE 해머 유니온 씰 (스테인리스 백업 포함)

해머 유니온 씰은 해머 유니온 스타일 파이프 연결부에 사용되는 씰의 한 종류입니다. 해머 유니온은 두 개의 파이프를 연결하는 데 사용되는 빠른 연결 커플링의 한 종류입니다. 석유 및 가스 산업뿐만 아니라 파이프를 빠르고 쉽게 연결 및 분리해야 하는 다른 산업에서도 자주 사용됩니다.

해머 유니온 씰은 엘라스토머, 금속, 복합 재료 등 다양한 재료로 만들어집니다. 프로파일, 컴파운드 및 조립 조건이 올바를 때 연결되는 유니온 연결부를 밀봉하도록 설계되었습니다. 해머 유니온 씰은 다양한 파이프 크기와 응용 분야에 맞게 다양한 크기와 스타일로 제공됩니다.

해머 유니온 씰은 해머 유니온 스타일 파이프 연결부의 중요한 구성 요소입니다. 올바른 씰 선택, 접촉면 상태 및 조립은 신뢰할 수 있는 연결부 밀봉에 필수적입니다.

Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 등과 같은 일부 프로파일은 해머 유니온의 크기에 따라 해머 유니온 립 씰 또는 'O' 링을 필요로 합니다.
니트릴로 1", 1.5", 2", 3", 4", 6" 및 7" 해머 유니온 씰을 생산하며, 컴파운드 및 서비스 조건에 따라 선택되는 FKM 또는 HNBR 대안이 있습니다. 산성 가스 용도는 컴파운드별 자격이 필요합니다. 표준 몰딩 고무 씰 외에도 황동 또는 스테인리스 스틸 압출 방지 링과 함께 제공됩니다.

해머 유니온 씰 사용의 이점은 다음과 같습니다:

빠르고 쉬운 설치: 해머 유니온 씰은 설치 및 제거가 쉽습니다. 따라서 파이프를 빠르고 쉽게 연결 및 분리해야 하는 응용 분야에 편리한 옵션입니다.
누수 방지 씰: 해머 유니온 씰은 올바르게 선택되고 조립된 연결부 내에서 유체를 밀봉하는 데 도움이 됩니다. 이는 이러한 연결부의 안전하고 신뢰할 수 있는 작동에 필수적입니다.
내구성: 해머 유니온 씰은 석유 및 가스 산업의 열악한 조건을 견딜 수 있는 내구성 있는 재료로 만들어집니다.
비용 효율성: 해머 유니온 씰은 해머 유니온 스타일 파이프 연결부를 밀봉하는 데 비용 효율적인 옵션입니다.
해머 유니온 스타일 파이프 연결부를 밀봉하는 안정적이고 비용 효율적인 방법을 찾고 있다면 해머 유니온 씰이 좋은 옵션입니다.

상하이 Qinuo Industry에서 제공하는 것:

고무 O 링

• 고무 O 링 - AS568 시리즈 고무 O 링/JB 표준 고무 O 링.
• 캡슐화된 고무 O 링 - 실리콘/ FKM 고무 O 링
• PTFE 코팅 고무 O 링 - 다양한 색상의 고무 O 링

해머 유니온 씰 - 1" 1.5" 2'' 3" 4" 6" 7"

• 고무 해머 유니온 씰 - 부나/FKM/HNBR 고무 타입
• 황동/스테인리스 백업이 있는 고무 해머 유니온 씰

스와브 컵

• V 타입 4" 5.5" 등
• TA 타입
• MV 타입
• NUF 타입
• TUF 타입

고무 씰 키트 - 맞춤형 포장 또는 라벨 사용 가능

• #10 설정 도구 - 파열 디스크 포함
• #20 설정 도구 - 파열 디스크 포함
• AP 컴팩트 설정 도구 키트
• 그리스 튜브 씰 키트
• 3 1/2” 쇼티 키트
• 3 - 1/8" 무게 바 키트
• #10 베이커 발사 헤드 키트
• #20 발사 헤드 키트
• #20 BP3.SEC 키트
• #10 BP3.SEC 키트
• T-BRT 재조립 키트
• T-1 세트
• GC 스트리퍼 헤드 재조립 키트

와이어라인 부품:

1) 압력 해제 디스크, ZD 도금 (적용: 파열(블리더) 디스크)

2) 고무 푸시 핀 - 검정

3) 나일론 푸시 핀 - 천연

4) 고정 너트, 강철, ZD 도금 (평면, 베벨형도 사용 가능) (적용: 고정 너트)

5) 나사형 강철 플러그, 선반 가공 컷 포함 (적용: 5" 포트 플러그)

6) 나사형 황동 플러그 (적용: 설정 도구 플러그)

고무 패커 엘리먼트:

고무 오일 세이버:

보라색 스테인리스 백업 해머 유니온 씰: 구매 검사 요구 사항

이 보라색 해머 유니온 씰을 스테인리스 백업과 함께 승인된 도면 및 컴파운드로 지정하십시오. 구매 사양에는 유니온 형상 및 공칭 크기, 씰링 프로파일 치수, 공차 및 필요한 지지 링이 명시되어야 합니다. Figure 607, 1502, 1002, 206 및 602는 별도의 결합 설계를 참조합니다.

배치 공급 전에 샘플 검사 요구 사항에 동의하십시오: 씰 치수, 씰링 가장자리 상태, 고무 경도 및 해당되는 경우 스테인리스 링 치수 및 등급. 나열된 80-95 쇼어 A 범위는 고무 문의 범위이며, 승인된 컴파운드 및 적합성에 대한 실제 목표를 선택하십시오. 식별을 위해 색상을 지정할 수 있지만, 이는 폴리머 유형이나 성능을 확립하지는 않습니다.

견적과 함께 컴파운드 식별 및 합의된 검사 문서를 요청하십시오. NBR, HNBR 및 FKM은 실제 유체 및 온도 노출에 대해 검토해야 합니다. PTFE는 자체 설계가 필요한 별도의 열가소성 대안입니다. 응용 분야에 필요한 전체 조립 등급 및 가스 서비스 자격이 있는지 확인하십시오.
