유전 해머 유니온 씰: 누수 방지 프래킹 장비 씰

제품 개요

고품질 해머 유니온 씰은 석유 및 가스 산업에서 중요한 부품으로, 고압 배관 시스템에서 안전하고 누수 없는 연결을 제공하도록 특별히 설계되었습니다. 이 씰은 수압 파쇄(프래킹), 산성화, 시멘트화 및 기타 유정 서비스 응용 분야에서 해머 유니온 내에서 사용됩니다.

파쇄 교체 문의 시 유체 첨가제, 고형물 함량, 압력 주기, 온도 및 제거된 씰의 상태를 명시하십시오. 설치 전에 유니온 제조업체, 형상, 홈 프로파일 및 지지 링을 일치시키십시오.

주요 특징 및 이점

1. 탁월한 누수 방지: 표준 고압 유니온 구성에 맞게 정밀하게 성형되어 압력 변동 시에도 단단한 밀봉을 보장합니다.
2. 고압 저항: 중장비 서비스 환경을 위해 특별히 설계되었습니다.
3. 재료 다양성: 다양한 화학 물질 및 온도 요구 사항에 맞게 다양한 엘라스토머로 제공됩니다.

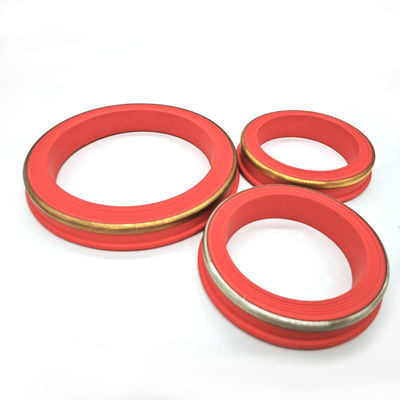

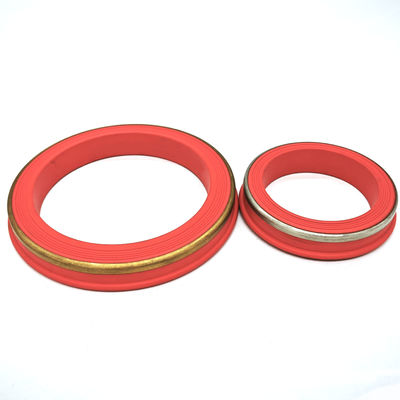

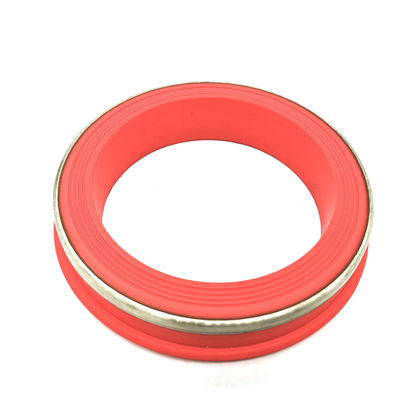

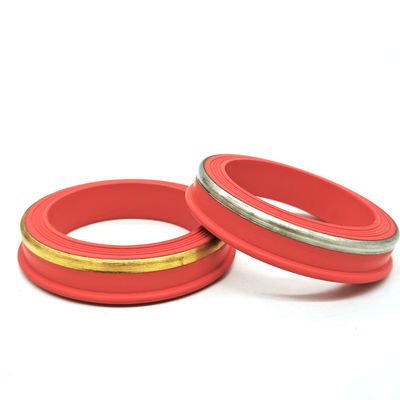

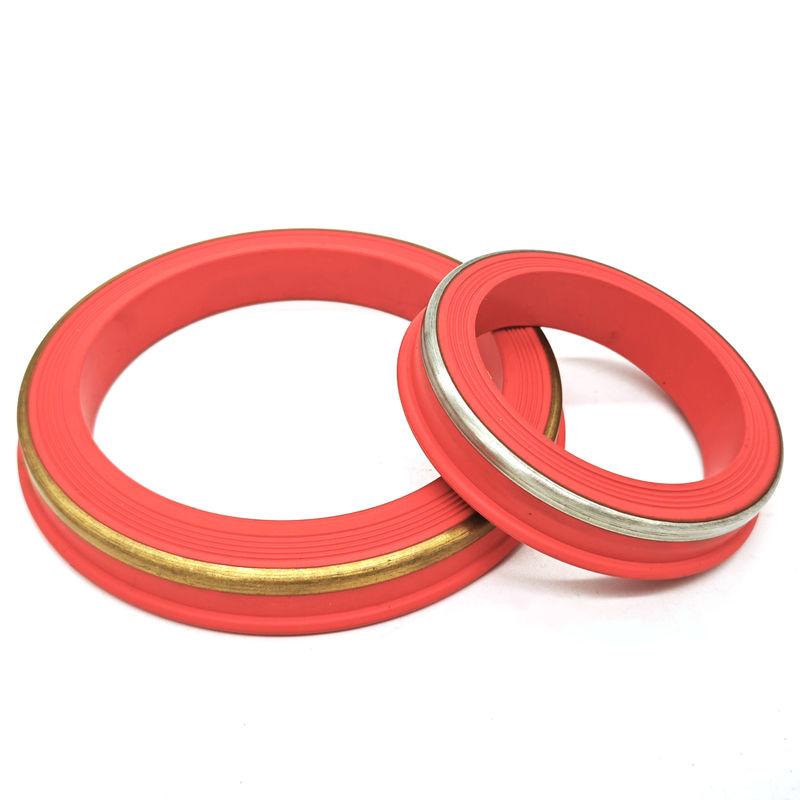

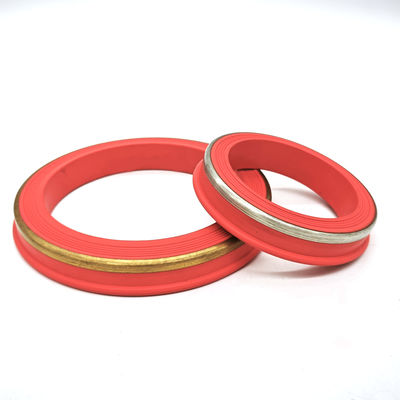

4. 압출 저항: 일부 모델에는 극심한 압력에서 씰의 압출을 방지하기 위한 스테인리스 스틸 또는 황동 백업 링이 있습니다.
5. 쉬운 설치: 프래킹 작업을 원활하게 유지하기 위해 현장에서 신속하게 교체할 수 있도록 설계되었습니다.

기술 사양

작동 압력:
당사의 해머 유니온 씰은 다양한 압력 등급으로 제공되며 일반적으로 다음과 같은 용도로 사용됩니다:
압력 선택: 실제 Fig 602, 1002 또는 1502 유니온의 전체 조립 등급 및 서비스 제한을 확인하십시오.
Fig 2202: 장비 등급 및 자격을 갖춘 구성을 확인하십시오. 교체 씰에는 독립적인 범용 압력 등급이 없습니다.

온도 범위:
표준 NBR: 실제 매체 및 기간에 대한 선택된 화합물 제한을 확인하십시오
고온 FKM: 실제 매체 및 기간에 대한 선택된 화합물 제한을 확인하십시오
저온 HNBR: 실제 매체 및 기간에 대한 선택된 화합물 제한을 확인하십시오

재료 비교 및 선택

1. 니트릴 (NBR / 부나-N)
최적 용도: 표준 석유 및 수처리.
장점: 탁월한 내마모성, 비용 효율성, 우수한 내유성.
제한 사항: 고온 및 거친 화학 물질에 대한 저항성이 낮습니다.

2. FKM ( 불화 엘라스토머)
최적 용도: 고온 및 화학 물질이 많은 환경.
선택: 특정 FKM 배합을 산 또는 용매 식별, 농도, 연료 첨가제, 온도 및 노출 기간과 비교하여 검토하십시오.
제한 사항: 극저온 응용 분야에는 이상적이지 않습니다.

3. HNBR (수소화 니트릴)
HNBR 문의: 파쇄 유체, 가스 조성 또는 부분 압력, 압력 주기 및 감압 조건을 명시하십시오. 산성 서비스 적합성은 정확한 화합물 자격을 요구합니다.
선택: 가스 조성, 온도, 기간 및 감압 조건에 대한 정확한 HNBR 화합물 자격을 검토하십시오.
제한 사항: 표준 니트릴보다 비용이 높습니다.

4. 엘라스토머 코어가 있는 PTFE (테플론)
최적 용도: 극심한 내화학성.
선택: PTFE 등급 및 엘라스토머 코어의 실제 유체 및 온도와의 호환성을 확인하십시오.
제한 사항: 순수 고무 씰보다 "기억" 또는 탄성이 적습니다.

응용 분야 및 사용법

당사의 해머 유니온 씰은 다음을 포함한 유전의 모든 고압 유체 이송 시스템에 필수적입니다:
수압 파쇄 (프래킹)
유정 시멘트화 및 산성화
매니폴드 및 파이프라인 연결
호환 장비의 해머 유니온 연결; 내부 BOP 씰 교체용이 아님
수처리 라인
산성 가스 문의: 정확한 화합물 및 전체 장비 자격이 필요합니다.

호환성 정보

이 씰은 산업 표준 유니온 구성과 호환되도록 설계되었습니다. 1인치, 2인치, 3인치 및 4인치 유니온용 크기를 제공합니다. 일반적인 상호 참조는 다음과 같습니다:
1502 시리즈 (15,000 PSI)
1002 시리즈 (10,000 PSI)
602 시리즈 (6,000 PSI)
206 시리즈 (2,000 PSI)

당사의 유전 씰을 선택해야 하는 이유

유전에서 씰 고장은 단순한 누수가 아니라 안전 위험이자 재정적 손실입니다. 당사의 제조 공정은 엄격한 품질 관리 및 배치 테스트를 거쳐 모든 씰이 산업 표준을 충족하거나 초과하도록 보장합니다. 특정 유정 조건에 맞는 올바른 재료를 선택하면 장비 수명을 연장하고 승무원을 보호할 수 있습니다.

대량 가격, 재료 데이터 시트 또는 특정 유전 장비 요구 사항에 대한 맞춤형 크기에 대해 오늘 문의하십시오.
