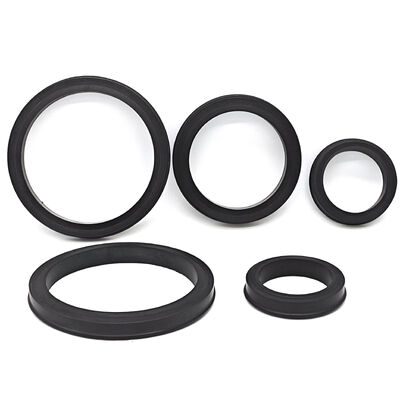

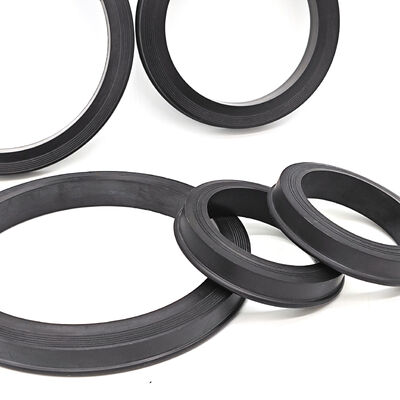

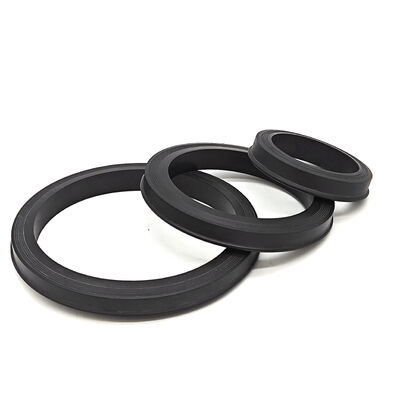

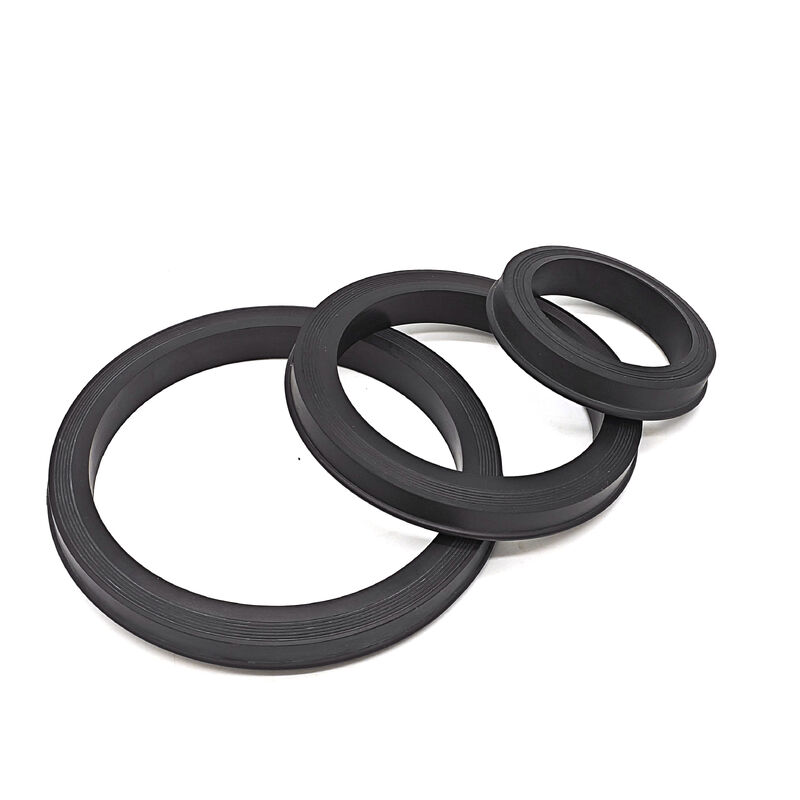

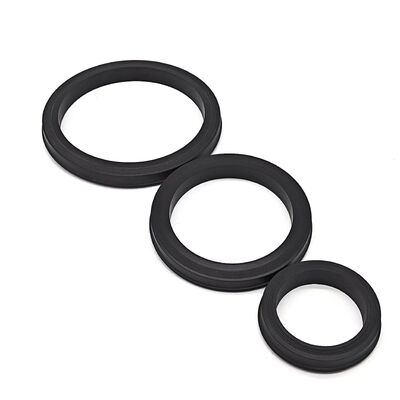

그림 602, 1002, 1502와 호환되는 NBR, HNBR, FKM, PTFE 재료를 사용한 드릴링 및 유정 서비스용 고압 해머 유니온 립 씰

그림 602, 1002, 1502와 호환되는 NBR, HNBR, FKM, PTFE 재료를 사용한 드릴링 및 유정 서비스용 고압 해머 유니온 립 씰

제품 상세 정보:
원래 장소: 중국 상하이
브랜드 이름: Royal Way/SHQN
인증: ISO 9001 certificate
모델 번호: Fig 1502년
문서: Hammer Union Seal TDS.pdf
결제 및 배송 조건:
최소 주문 수량: 200개
가격: USD$0.2/pc to $4/pc according to size and rubber material
포장 세부 사항: 40*40*20cm 판지 포장
배달 시간: 주문 수량에 따라 7-15일
지불 조건: T/T, 서부 동맹, Paypal, 은행 이동
공급 능력: 1주일에 50000 PC
접촉
상세 제품 설명
호환 피규어 시리즈: 그림 602, 그림 1002, 그림 1502, 그림 2002 공칭 크기: 1", 2", 3", 4"
재료 유형: NBR(Buna-N), HNBR, FKM, PTFE 경도/경도계: 80 쇼어 A ~ 90 쇼어 A
작동 압력 등급: 확인된 전체 조합 조립 등급 및 서비스 제한을 사용하십시오. 작동 온도 범위: 실제 매체 및 노출 기간에 대해 선택된 화합물 한계를 확인하십시오.
서비스 환경: 가스 및 유체 조건을 지정합니다. Sour 서비스에는 애플리케이션별 자격이 필요합니다. 미디어 호환성: 유체 식별, 농도 및 온도에 대한 정확한 화합물 확인
씰 디자인 유형: 립 씰, O-링 스타일 내마모성: 우수, 높음
MOQ: 200개 배달 시간: 7~15일
강조하다:

6000 PSI ~ 15000 PSI 해머 유니온 봉인

,

NBR HNBR FKM PTFE 입술 봉인

,

그림 602 1002 1502 해머 유니온 입술 봉인

부착 및 복원 교체에 있어서, 소재를 선택하기 전에 결합 및 제거 된 밀을 식별합니다. 굴곡 상태, 유체 첨가물, 압력 주기와 관찰 된 진압 또는 마모를 기록하십시오.서비스로 복귀하기 전에 장비 사양과 프로필과 지원 구조를 비교합니다..

호프 및 우물 서비스 애플리케이션을 위한 해머 유니온 밀봉



제품 소개

우리의 고성능햄머 유니온 밀봉특히 글로벌 굴착 및 우물 서비스 작업의 엄격한 요구에 견딜 수 있도록 설계되었습니다.해머 유니온 연결에 중요한 고압 장벽을 제공합니다., 유체 전송 도중 누출 없는 성능을 보장 합니다. 산업 표준 수치와 호환성을 위해 설계 된,우리의 밀폐는 분자에서 신뢰성을 필요로 하는 서비스 회사에서 선호하는 선택입니다, 흐름 라인, 고압 펌프 장비.





기술 사양

특징 세부 사항
합당한 수치 도 602, 도 1002, 도 1502, 도 2202, 도 206
사용 가능한 크기 1", 2", 3", 4"
작업 압력 전체 조합 조립 등급 및 서비스 조건에 의해 결정됩니다.
설계 유형 압력 을 가하는 입술 봉인
강화 선택적인 구리 또는 스테인레스 스틸 반출력 반지
단단함 정해진 화합물과 구조에 대한 단단성과 허용도를 확인





재료 선택 및 성능 비교

올바른 엘라스토머를 선택하는 것은 우물 서비스 애플리케이션의 안전과 효율성을 위해 매우 중요합니다. 우리는 다양한 다운홀 및 표면 조건에 맞는 전문 재료를 제공합니다:

  • NBR (나트릴/부나-N):

    • 적용:표준 굴착 진흙, 물 전달, 일반적인 석유 서비스.

    • 온도 범위:실제 매개체와 기간에 대한 선택 된 화합물 제한을 확인합니다.

    • 이점:매우 비용 효율적이고 뛰어난 경직 저항력을 가지고 있습니다.

    •
    •
    •
    •
    •
    •
    •
  • HNBR (수소화 니트릴):

    • 적용:원유 또는 가스 조사에는 실제 유체 조건이 필요합니다. H2S 사용은 정확한 화합물의 자격을 필요로합니다.

    • 온도 범위:실제 매개체와 기간에 대한 선택 된 화합물 제한을 확인합니다.

    • 이점:표준 NBR에 비해 높은 기계적 강도와 고온 탄력성

    •
    •
    •
    •
    •
    •
    •
  • FKM (플루오르 탄소 ):

    • 적용:고온 우물 서비스와 공격적인 화학 처리

    • 온도 범위:실제 매개체와 기간에 대한 선택 된 화합물 제한을 확인합니다.

    • 이점:산성 정체성, 농도, 향수 함량, 온도 및 노출 기간에 대한 특정 FKM 구성을 검토합니다.

    •
    •
    •
    •
    •
    •
    •
  • PTFE:

    • 적용:극심한 화학 노출과 특화된 백업 링 디자인

    • 이점:PTFE 등급, 실제 화학 조건, 건설 및 스크리프 요구 사항을 확인합니다.

    •
    •
    •
    •
    •
    •
    •
  •
  •
  •
  •
  •
  •
  •



연결 도표에 따른 압력 등급

아래 그림은 장비 클래스 문의 사항을 식별합니다. 전체 조립 용량, 온도 제한 및 교체 도면을 확인하십시오. 밀폐 크기만으로는 압력 용량을 결정하지 않습니다.

  • 그림 602 봉인:용도로 설계된6,000 PSI.

  • 피그 1002 포유류:용도로 설계된10,000 PSI.

  • 그림 1502 봉인:고압 서비스용 무거운 용량 설계15,000 PSI.

  •
  •
  •
  •
  •
  •
  •





주요 특징 및 장점

  • 압력 에너지 설계:입술 밀폐 기하학은 조합 벽에 대한 밀폐 힘을 증가시키기 위해 내부 선 압력을 사용합니다.

  • 엑스트루션 방지 강화:고압 변종 (1502 그림) 에 대해서는 고압 흐름에 따라 고무가 " 씻어 나가는" 것을 방지하기 위해 통합 된 금속 고리를 가진 밀폐를 제공합니다.

  • 보편적 호환성:조합 제조업체, 수, 명목 크기와 실제 굴곡 프로필을 확인합니다. 보편적인 교환성이 암시되지 않습니다.

  • 경사 및 침식 저항성:모래로 가득한 프랙링 액체와 굴착 진흙의 침식성 특성에 저항하기 위해 특별히 만들어졌습니다.

  •
  •
  •
  •
  •
  •
  •





적용 범위

우리의 망치 조합 밀폐는 광범위한 필수입니다뚫어지고 우물 서비스활동:

  • 수압 분쇄:고압 펌프와 유체 분포장치

  • 시멘트 & 산화:자극 화학물질과 시멘트 용액을 위한 안전한 연결

  • 웰 완료:유통선 연결과 임시 파이프 시스템

  • 뚫기 작업:진흙 펌프 및 스탠드 파이프에 대한 흡수 및 배charge 라인

  • 플로우백 서비스:우물 청소 도중 유체의 안전한 격리

  •
  •
  •
  •
  •
  •
  •





품질 보장 및 주문

각 주문에 대한 중요한 차원, 화합물, 경화, 검사 샘플링 및 문서에 동의합니다.제거 된 밀폐 프로파일 또는 도면 개정을 제공하고 구리 또는 스테인레스 스틸 지원 고리를 별도로 지정하십시오..

주문시 다음을 적어 주시기 바랍니다.

  1. 연결 도상 번호(예를 들어, 그림 1502)

  2. 이름용 파이프 크기(예를 들어, 3 인치)

  3. 물질적 요구(NBR, HNBR 또는 FKM)

  4. 반지 옵션(아무도, 구리, 또는 스테인리스 스틸)

  5.
  6.
  7.
  8.
  9.
  10.
  11.
