유전 해머 유니온 씰: 누출 방지 파쇄 장비 씰

제품개요

---

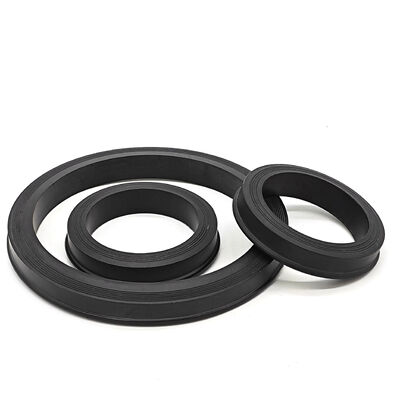

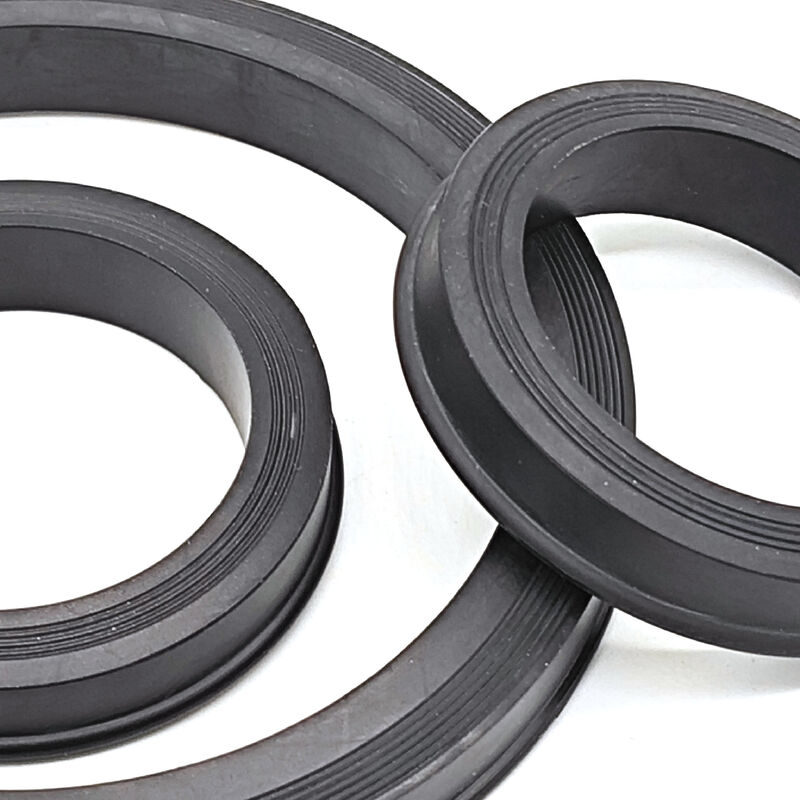

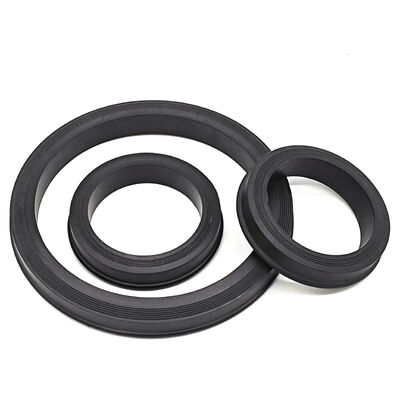

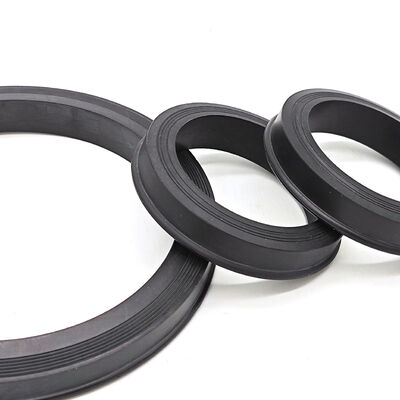

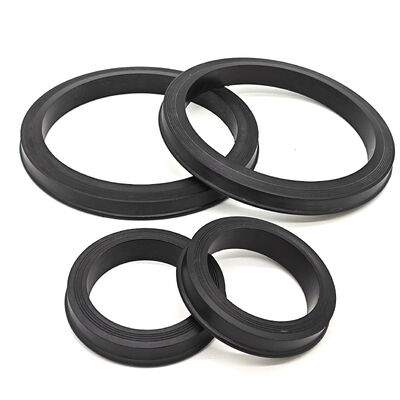

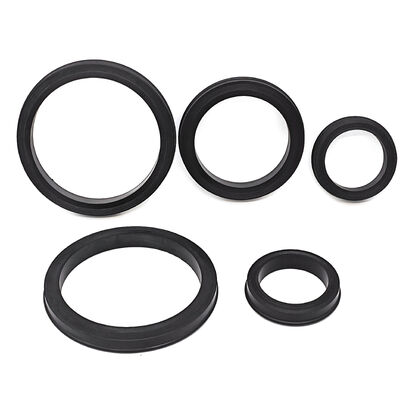

우리의유전 해머 유니온 씰고압 배관 시스템에서 누출 방지 연결을 유지하도록 설계된 고성능 씰링 솔루션입니다. 수압 파쇄, 합착, 산성화 등 까다로운 조건을 위해 특별히 설계된 이 씰(립 씰이라고도 함)은 흐름선과 매니폴드의 무결성을 보장합니다. 당사의 씰은 프리미엄 엘라스토머 화합물을 활용하여 극심한 기계적 진동 및 압력 서지 상황에서도 유체 손실 및 환경 오염을 방지합니다.

적용범위

---

이러한 견고한 씰은 다음을 포함하여 광범위한 유전 및 산업 응용 분야에 필수적입니다.

• 수압파쇄(파쇄):고압 펌핑 라인과 매니폴드를 밀봉합니다.

• 음 자극:연마성 프로판트 및 화학 첨가제를 취급합니다.

• 시멘트화 및 산성화:유정 무결성을 위한 서비스 라인 연결.

• 드릴링 머드 시스템:머드 펌프 흡입 및 배출 라인의 누출을 방지합니다.

• 표준 흐름선:육상 및 해상 환경에서 석유, 가스, 물 수송을 위한 연결 파이프.

재료 비교 및 ​​선택

---

화학적 호환성과 사용 수명을 위해서는 올바른 재료를 선택하는 것이 중요합니다. 우리는 4가지 기본 등급을 제공합니다:

• NBR(니트릴/Buna-N):

  • 가장 적합한 대상:범용 물, 기름, 진흙 서비스.

  • 장점:내마모성과 비용 효율성이 뛰어납니다.

• HNBR(수소화니트릴):

  • 가장 적합한 대상:현대식 시추, 원유 노출 및 산성 가스(H2S) 환경.

  • 장점:NBR보다 기계적 강도가 향상되고 열안정성이 우수합니다.

• FKM(불소탄소):

  • 가장 적합한 대상:고온 응용 분야 및 공격적인 화학 처리.

  • 장점:열, 산 및 방향족 탄화수소에 대한 탁월한 내성.

• PTFE :

  • 가장 적합한 대상:극단적인 화학적 노출을 방지하거나 씰 돌출을 방지하는 백업 링으로 사용됩니다.

기술적인 매개변수

---

작동 압력 및 온도 범위

---

그림 번호별 작동 압력:

• 무화과 602 물개:최대 등급6,000PSI.

• 무화과 1002 물개:최대 등급10,000PSI.

• 무화과 1502 물개:최대를 위한 튼튼한 디자인15,000PSI.

재료별 온도 내구성:

• NBR:-30°C ~ +100°C(-22°F ~ +212°F)

• HNBR:-40°C ~ +150°C(-40°F ~ +302°F)

• FKM:-20°C ~ +200°C(-4°F ~ +392°F)

• PTFE:-200°C ~ +250°C

주요 성능 특징

---

1. 압력 활성화 립 디자인:고유한 기하학적 구조는 내부 유체 압력을 사용하여 씰을 유니온 벽에 더 단단히 밀어서 누출 없는 연결을 보장합니다.

2. 돌출 방지 강화:고압 서비스(특히 그림 1502)의 경우 엘라스토머가 씻겨 나가거나 변형되는 것을 방지하기 위해 통합 황동 또는 스테인리스강 링과 함께 씰을 사용할 수 있습니다.

3. 화학적 및 마모성 탄력성:모래가 포함된 파쇄 유체와 부식성 자극 화학물질의 침식성을 견디도록 제조되었습니다.

4. 현장에서 입증된 내구성:엄격한 품질 관리를 통해 모든 씰이 현대 유전 작업에 필요한 고성능 표준을 충족하도록 보장합니다.

주문 정보

견적을 요청할 때해머 유니온 씰, 다음을 제공해 주세요:

1. 그림 번호(예: 그림 1502)

2. 크기(예: 3인치)

3. 소재 선호도(NBR, HNBR 또는 FKM)

4. 보강 유형(금속 링 유무에 관계없이)

파쇄 장비에 대한 공장 직접 가격 및 고품질 씰링 솔루션을 알아보려면 지금 기술 영업팀에 문의하세요.
