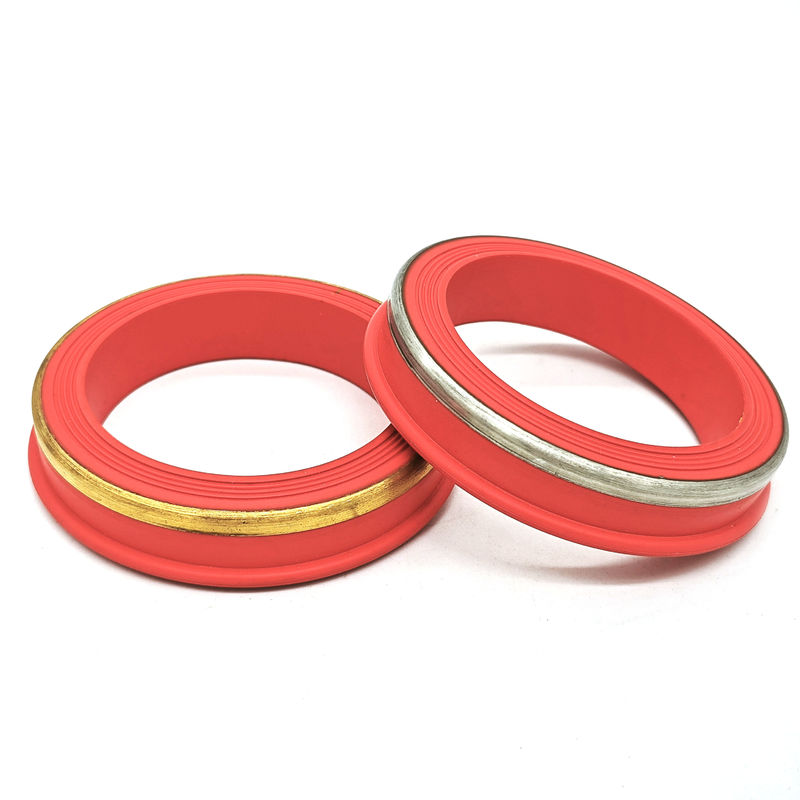

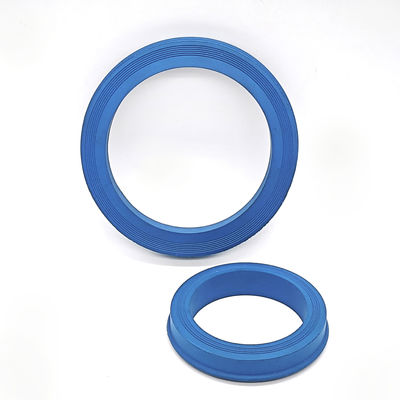

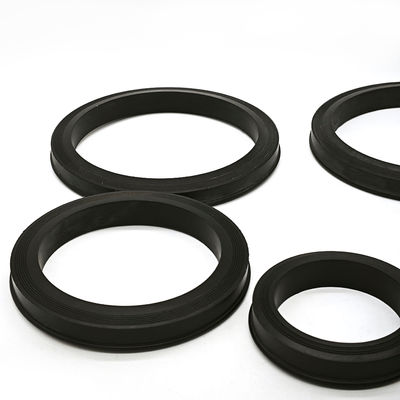

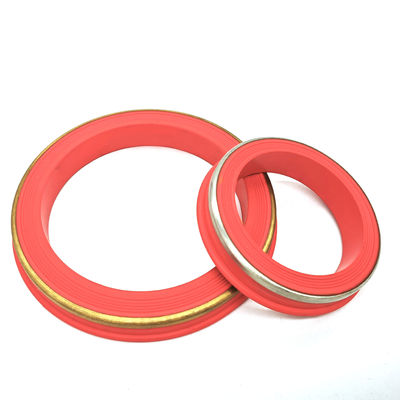

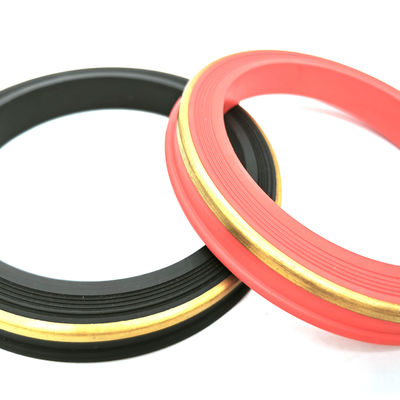

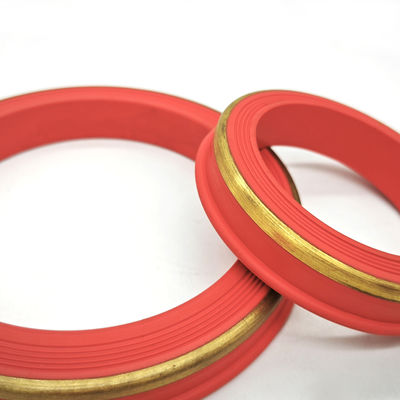

6000 PSI NBR(Buna-N) 고압 매니폴드용 립 씰 디자인의 교체 해머 유니온 씰

고압 매니폴드용 교체 해머 유니폴드 씰

이러한 특수 고압 해머 유니온 씰은 견고한 매니폴드 시스템 및 산업용 파이프라인 연결에서 신뢰할 수 있는 누출 방지 장벽을 제공하도록 설계되었습니다. 이러한 교체용 립 씰은 전 세계 석유 및 가스 산업 전반에 걸쳐 사용되는 표준 해머 유니온의 씰 홈에 완벽하게 맞도록 설계되었습니다. 이러한 구성 요소는 수압 파쇄 및 유정 자극과 같은 고압 작업 중에 유체 전달 작업의 안전성과 효율성을 유지하는 데 필수적입니다.

적용 범위이러한 씰의 경우 고압 흐름선 매니폴드, 유정 및 머드 시스템을 포괄하는 광범위한 제품이 있습니다. 연마성 슬러리 또는 부식성 유체가 고속으로 펌핑되는 환경에서 특히 효과적입니다. 이러한 씰은 강렬한 기계적 진동과 극심한 압력 변동에도 연결이 안전하게 유지되도록 보장합니다.

다양한 재료 옵션특정 운영 요구 사항을 충족하는 데 사용할 수 있습니다.니트릴고무는 뛰어난 내마모성을 제공하므로 표준 물 및 오일 서비스에 가장 먼저 선택됩니다.HNBR(수소화니트릴)향상된 기계적 강도를 제공하며 산성 가스 환경이나 고온의 드릴링 머드에 더 적합합니다.FKM(탄화불소)고온 시나리오 및 공격적인 화학 물질이나 산에 대한 노출에 이상적인 소재입니다.PTFE(폴리테트라플루오로에틸렌)거의 보편적인 내화학성과 극한의 온도 안정성을 위해 사용됩니다.

작동 압력 등급해머 유니온의 특정 숫자 번호에 의해 결정됩니다. 숫자 6 제로 투의 씰은 평방 인치당 최대 6,000파운드의 압력 등급을 받았습니다. 그림 10 제로 투 씰은 평방 인치당 1만 파운드로 설계되었습니다. 가장 까다로운 고압 응용 분야의 경우 숫자 1502 씰의 정격은 평방 인치당 15,000파운드입니다. 특정 전문가는 사워 가스 서비스에서 평방 인치당 최대 2만 파운드의 압력을 처리할 수도 있습니다.

온도 범위는 선택한 엘라스토머에 따라 다릅니다.니트릴 고무는 일반적으로 섭씨 영하 30도에서 100도 사이에서 작동합니다. 수소화 니트릴은 섭씨 영하 40도에서 150도까지 더 넓은 범위를 제공합니다. 플루오로카본은 섭씨 영하 20도에서 최대 200도까지 그 특성을 유지합니다. 이러한 범위는 씰이 다양한 기후와 작동 조건에서 유연하고 효과적인 상태를 유지하도록 보장합니다.

주요 기술적 특징내부 유체 압력이 씰을 금속 표면에 밀어 넣어 더 단단히 결합되도록 돕는 압력 활성화 립 디자인을 포함합니다. 고압 모델에는 황동이나 스테인리스강으로 제작된 돌출 방지 링이 장착되어 있어 극심한 유속에서 고무가 변형되거나 씻겨 나가는 것을 방지합니다. 이 씰은 표준 파이프라인 구성 요소와 완전히 상호 교환 가능하도록 제조되어 특수 도구 없이도 쉽게 교체할 수 있습니다.

적절한 교체 씰을 선택할 때 그림 번호와 공칭 파이프 크기(예: 2인치 또는 3인치)를 식별하는 것이 중요합니다. 유체의 화학적 호환성과 온도를 기준으로 올바른 재료를 선택하면 연결부의 서비스 수명이 최대화되고 유지보수 중단 시간이 줄어듭니다. 이러한 공장 직접 밀봉 솔루션은 브랜드 특정 상표를 침해하지 않고 고압 매니폴드를 유지하는 비용 효과적인 방법을 제공합니다.
