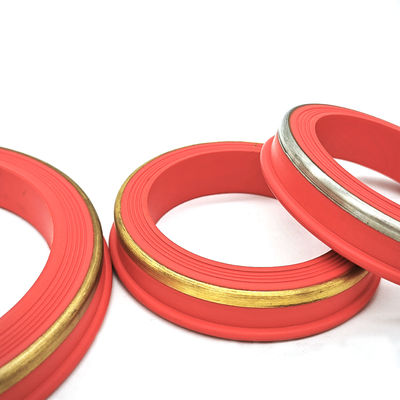

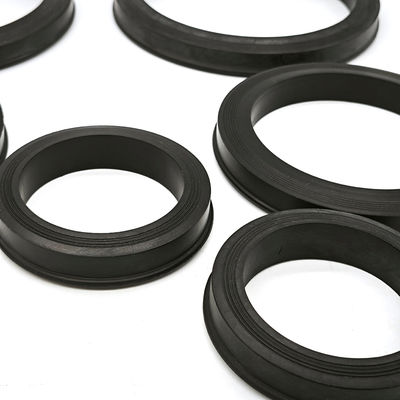

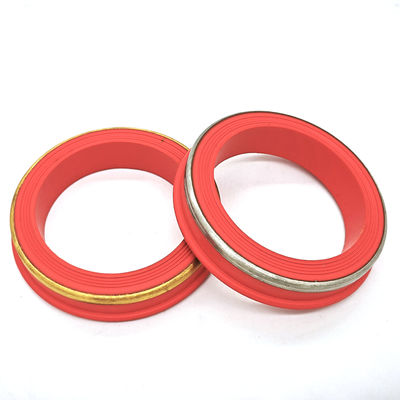

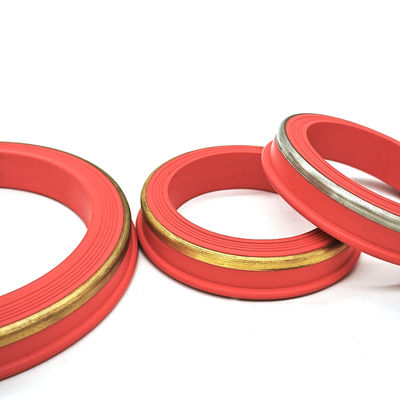

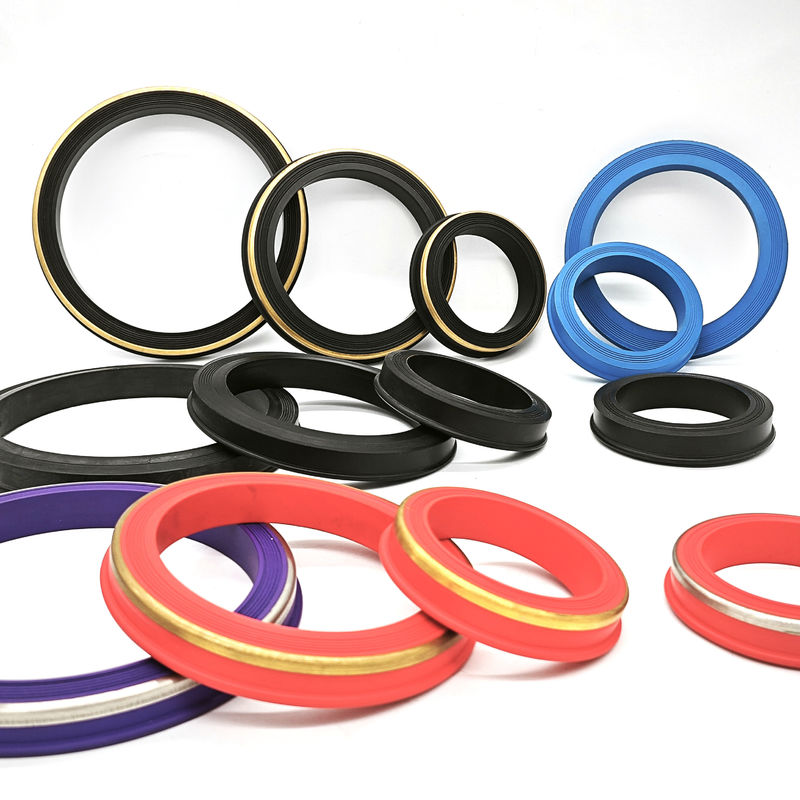

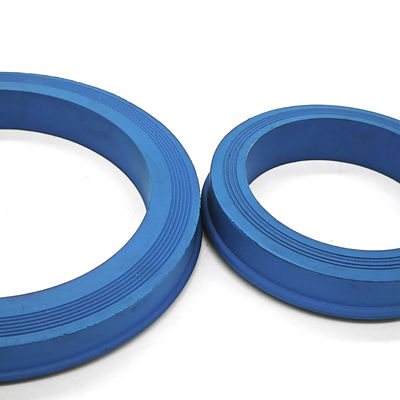

고압 20,000 PSI 망치 연합 봉쇄, 부식 저항성 NBR HNBR FKM PTFE 재료 및 사용자 정의 가능한 크기

고압 20,000 PSI 망치 연합 봉쇄, 부식 저항성 NBR HNBR FKM PTFE 재료 및 사용자 정의 가능한 크기

제품 상세 정보:
원래 장소: 중국 상하이
브랜드 이름: Royal Way/SHQN
인증: ISO 9001 certificate
모델 번호: Fig 1502년
결제 및 배송 조건:
최소 주문 수량: 200개
가격: USD$0.2/pc to $4/pc according to size and rubber material
포장 세부 사항: 40*40*20cm 판지 포장
배달 시간: 주문 수량에 따라 7-15일
지불 조건: T/T, 서부 동맹, Paypal, 은행 이동
공급 능력: 1주일에 50000 PC
접촉
상세 제품 설명
재료: NBR, 니트릴, Buna-N, HNBR, FKM, PTFE, PU 색상: 검정색 또는 맞춤형 색상
크기: 1" 2" 3" 4'', 맞춤 크기 허용 호환 피규어 시리즈: 그림 602, 그림 1002, 그림 1502, 그림 2002
경도/경도계: 주문과 함께 복합 경도 및 공차를 지정하십시오. 작동 압력 등급: 완전한 조합 조립 등급; 서비스 조건 확인
서비스 환경: H2S/CO2 함량 및 필수 화합물 자격 지정 작동 온도 범위: 화합물 및 유체 의존성; 연속 및 최고 온도 확인
미디어 호환성: 실제 유체 제제, 농도 및 온도 검토 씰 디자인 유형: 립 씰, O-링 스타일
재료 삽입: 스테인레스 스틸, 황동 제조공정: 압축 성형
강조하다:

고압 20

,

000 PSI 해머 연합 봉인

,

부식 저항성 망치 합성 가스켓

,

커스터마이징 할 수 있는 크기

고압 매니폴드용 교체용 NBR HNBR FKM PTFE 해머 유니온 씰



제품 개요


매니폴드 및 플로우라인 연결용 교체용 해머 유니온 씰은 설치된 프로파일, 컴파운드 및 보강재에 따라 선택됩니다. 이 목록에는 NBR, HNBR, FKM 및 PTFE 관련 옵션이 포함됩니다. 기존 매니폴드의 재질 변경 시 승인된 연결 치수를 유지하고 주문 전에 실제 유체, 온도 및 압력 사이클링에 대해 새 컴파운드를 검토하십시오.







적용 범위








  1. 고압 매니폴드: 초크 및 킬 매니폴드에서 안전한 연결 보장.

  2. 유압 파쇄: 고속 파쇄 유체 및 프로판트 처리.

  3. 산성화 및 시멘팅: 연결 씰에 대한 실제 화학 물질 농도 및 슬러리 노출 검토.

  4. 드릴링 머드 시스템: 머드 펌프의 흡입 및 배출 라인 밀봉.

  5. 플로우라인 연결: 육상 및 해상 환경 모두에서 물, 석유 및 가스 이송용 파이프 연결.

  6.
  7.
  8.



재질 비교 및 성능



해머 유니온 씰의 성능은 주로 엘라스토머 컴파운드에 의해 결정됩니다. 다양한 환경 조건에 맞는 여러 재질 옵션을 제공합니다:



NBR (니트릴 고무)
호환되는 오일, 물 및 유압 유체 제형에 대한 옵션. 선택한 NBR 컴파운드에 대한 첨가제, 고체 및 작동 온도 확인.
온도: 선택한 NBR 컴파운드의 연속 및 최대 한계 확인.

HNBR (수소화 니트릴)
다른 열적 또는 기계적 특성이 필요한 경우 선택한 HNBR 컴파운드를 고려하십시오. H2S 및 CO2 서비스에는 가스 조성, 압력, 감압 조건 및 적용 가능한 자격 데이터가 필요합니다.
온도: 선택한 HNBR 컴파운드의 연속 및 최대 한계 확인.

FKM (불소 고무)
유체 식별, 산 농도 및 노출 온도에 따라 FKM 등급 선택. 증기 호환성은 등급별 검토가 필요하며 폴리머 이름에서 추정해서는 안 됩니다.
온도: 유체 및 노출 기간에 따라 선택한 FKM 등급 확인.

PTFE (폴리테트라플루오로에틸렌)
PTFE 옵션이 고체 씰, 엔벨로프 구조 또는 별도의 지지 부품인지 확인하십시오. 엘라스토머 코어를 포함한 전체 구조가 적합성을 결정합니다.
온도: 코어 또는 보강재를 포함한 전체 PTFE 함유 구조 확인.



작동 압력 및 기술 매개변수



다음 그림 번호는 식별 참조입니다. 전체 유니온 어셈블리 등급 및 서비스 조건에서 작동 압력 확인:
그림 602: 설치된 연결을 식별하고 제조업체 등급 확인.
그림 1002: 제조업체, 공칭 크기 및 홈 프로파일 일치.
그림 1502: 어셈블리 등급, 지지 구조 및 서비스 분류 확인.
그림 2202: 정확한 연결 도면 및 필요한 모든 산성 서비스 자격 확인.



사용 가능한 크기: 1인치, 2인치, 3인치, 4인치.
경도: 주문 시 컴파운드 경도 및 허용 오차 지정. 압출 간극 및 보강재를 함께 검토하십시오.
보강재: 고압 변형(특히 그림 1502)은 내구성을 높이기 위해 황동 또는 스테인리스 스틸 압출 방지 링과 함께 제공됩니다.



주요 특징



1. 립 프로파일: 설치된 홈 및 압력 방향과 일치시키십시오. 씰링 성능은 전체 연결 설계 및 어셈블리에 따라 달라집니다.
2. 보강재: 황동 또는 스테인리스 스틸 링은 지정된 구조에서 지지대를 제공합니다. 링 치수 및 작동 간극 확인. 링만으로는 압력 등급이 설정되지 않습니다.
3. 교체 적합성: 제조업체, 그림 번호, 공칭 크기 및 씰 프로파일 확인. 유니온 제조업체 간의 상호 교환성을 가정하지 마십시오.
4. 유체 검토: 컴파운드 선택 시 탄화수소, 염, 세척 화학 물질 및 고체 노출 포함.





당사 씰을 선택하는 이유



당사의 ISO 9001 품질 관리 시스템은 제조 및 주문 관리를 지원합니다. 구매 주문과 함께 치수, 컴파운드, 경도 및 검사 요구 사항에 동의하십시오. 선택한 구성에 대한 응용 프로그램별 테스트 및 문서 요청이 필요합니다.





주문 정보



매니폴드 시스템에 올바르게 맞는지 확인하려면 다음을 지정하십시오:
그림 번호 (예: 그림 1502 또는 그림 1002).
파이프 크기 (예: 2인치 또는 3인치).
필요한 재질 (NBR, HNBR 또는 FKM).
금속 보강 링이 필요한지 여부.



기술 상담 또는 대량 교체 요구 사항 견적을 받으려면 지금 문의하십시오.

기존 매니폴드의 컴파운드 변경

문의 시 현재 컴파운드 지정, 교체 이유, 승인된 도면 개정 및 유체 변경 사항을 포함하십시오. 연속 노출, 세척 화학 물질 및 차단 조건을 별도로 식별하십시오. 개정된 설계가 승인되지 않는 한 원래 립 및 보강재 구성을 유지하십시오. 폴리머 변경만으로는 어셈블리 압력이 증가하거나 연결이 산성 가스에 대해 자격이 부여되지 않습니다.
