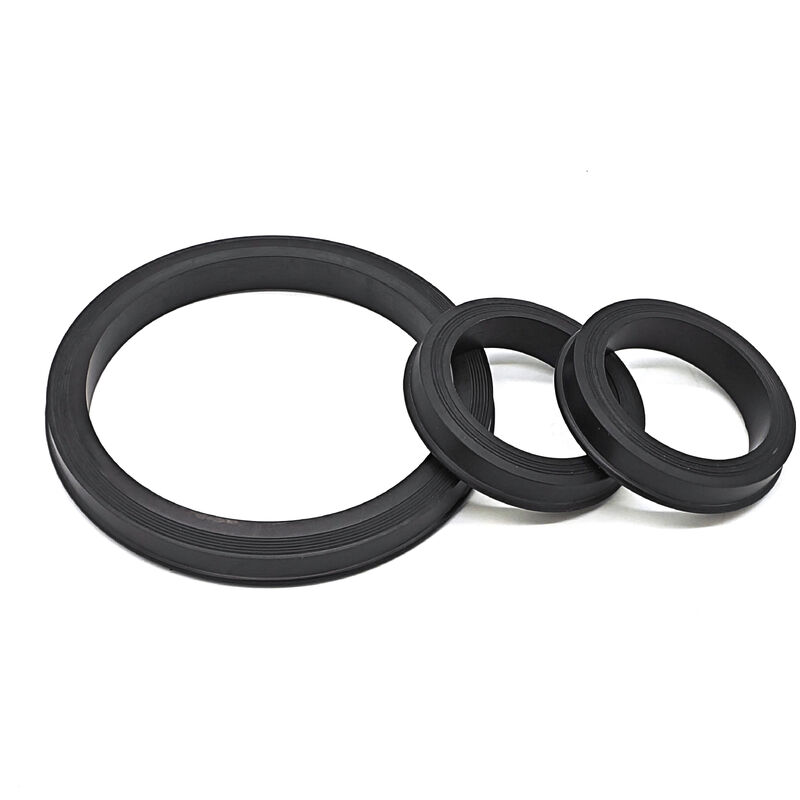

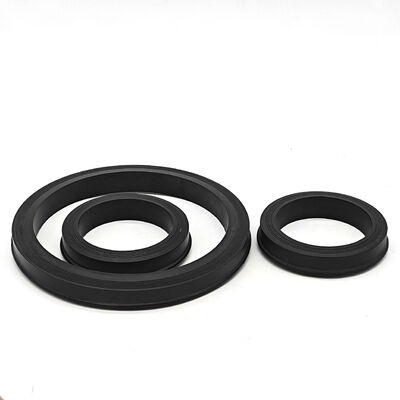

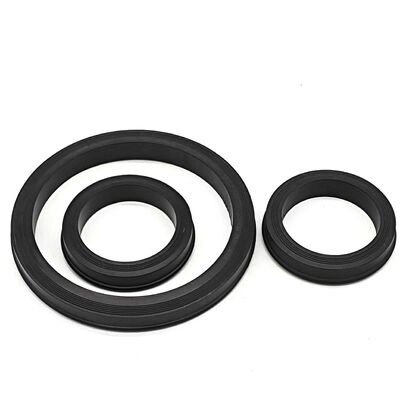

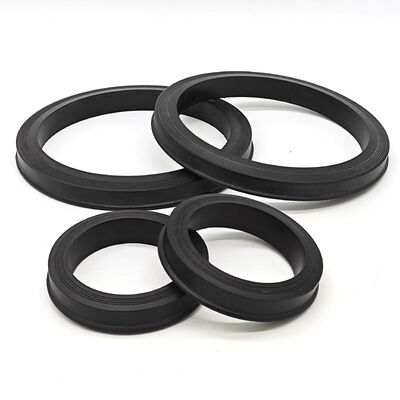

고압 저항 해머 연합 입술 봉쇄 여러 크기 및 화학 저항성

고압 저항 해머 연합 입술 봉쇄 여러 크기 및 화학 저항성

제품 상세 정보:
원래 장소: 중국 상하이
브랜드 이름: Royal Way/SHQN
인증: ISO 9001 certificate
모델 번호: Fig 1502년
결제 및 배송 조건:
최소 주문 수량: 200개
가격: USD$0.2/pc to $4/pc according to size and rubber material
포장 세부 사항: 40*40*20cm 판지 포장
배달 시간: 주문 수량에 따라 7-15일
지불 조건: T/T, 서부 동맹, Paypal, 은행 이동
공급 능력: 1주일에 50000 PC
접촉
상세 제품 설명
재료: NBR, 니트릴, Buna-N, HNBR, FKM, PTFE, PU 색상: 검정색 또는 맞춤형 색상
크기: 1" 2" 3" 4'', 맞춤 크기 허용 호환 피규어 시리즈: 설치된 그림과 제조업체를 지정하십시오. 도면 확인
경도/경도계: 주문과 함께 복합 경도 및 공차를 지정하십시오. 작동 압력 등급: 완전한 조합 조립 등급; 서비스 조건 확인
서비스 환경: H2S/CO2 함량 및 필수 화합물 자격 지정 작동 온도 범위: 화합물 및 유체 의존성; 연속 및 최고 온도 확인
미디어 호환성: 실제 유체 제제, 농도 및 온도 검토 씰 디자인 유형: 립 씰, O-링 스타일
재료 삽입: 스테인레스 스틸, 황동 제조공정: 압축 성형
강조하다:

고압 저항 해머 유니온 립 씰

,

다양한 크기 해머 유니온 씰

,

화학적 탄력성 립 씰

헤비 듀티 해머 유니온 립 씰: 다양한 사이즈 사용 가능

제품 설명



헤비 듀티 해머 유니온 립 씰은 지정된 플로우라인 및 매니폴드 연결부에 사용되는 교체 부품입니다. 립 프로파일, 컴파운드 및 보강재를 설치된 유니온과 일치시키십시오. 여러 파이프 사이즈를 포함하는 유지보수 주문 시, 명목 직경만으로 선택하는 대신 각 구성을 개별적으로 식별하십시오.





기술 사양 및 호환성



Figure 602, 1002 및 1502는 연결 식별자입니다. 주문 전에 유니온 제조사, 명목 사이즈, 홈 및 승인된 도면을 확인하십시오. 나열된 사이즈는 1인치, 2인치, 3인치 및 4인치를 포함합니다. 7인치 또는 기타 맞춤형 구성은 도면 및 적합성 확인이 필요합니다.





작동 압력 등급



압력 등급은 완전한 유니온 어셈블리에 속합니다. 장비 제조사 제한, 서비스 분류 및 온도 강하를 확인하십시오. 교체 씰 자체만으로는 작동 압력을 설정하지 않습니다.




Figure 602 연결: 제조사 등급 및 설치된 프로파일 확인
Figure 1002 연결: 명목 사이즈 및 어셈블리 등급 확인
Figure 1502 연결: 보강재 및 서비스 제한 확인
Figure 2002 연결: 정확한 연결 도면 및 서비스 분류 확인



재질 선택 및 온도 범위



올바른 재질 선택은 화학적 호환성 및 열 내구성에 중요합니다. 네 가지 주요 재질 등급을 제공합니다:



NBR (니트릴 고무): 일반적인 물, 기름 및 진흙 서비스에 이상적입니다.
작동 온도: 선택한 NBR 컴파운드의 연속 및 최대 한계 확인.

HNBR (수소 첨가 니트릴): 오일필드 유체에 대한 선택한 컴파운드 검토. H2S 서비스는 가스 조성, 감압 조건 및 컴파운드 자격이 필요합니다.
작동 온도: 선택한 HNBR 컴파운드의 연속 및 최대 한계 확인.

FKM (불소 고무): 고온 응용 분야 및 공격적인 화학 처리 공정에 가장 적합합니다.
작동 온도: 유체 및 노출 기간에 대해 선택한 FKM 등급 확인.

PTFE (폴리테트라플루오로에틸렌): 종종 백업 링으로 사용되거나 엘라스토머가 실패할 수 있는 극한의 화학 환경에서 사용됩니다.
작동 온도: 코어 또는 지지 재질을 포함한 완전한 PTFE 관련 구조 확인.



주요 특징 및 이점



정밀 립 디자인: 립 씰의 형상은 내부 유체 압력이 실제로 씰을 활성화하는 데 도움이 되도록 하여 압력이 증가함에 따라 더 단단한 결합을 생성합니다.
금속 보강 옵션: 황동 또는 스테인리스 스틸 링은 지정된 프로파일에 사용할 수 있습니다. 지지 치수, 재질 호환성 및 작동 간격 검토.
내마모성: 당사의 엘라스토머 컴파운드는 연마성 드릴링 진흙 및 수압 파쇄 유체로 인한 마모 및 손상을 방지하도록 특별히 배합되었습니다.
내화학성: 선택한 컴파운드에 대한 실제 탄화수소, 염 및 자극 화학 물질 검토.





주요 적용 범위



이 헤비 듀티 씰은 다음 분야에서 널리 사용됩니다:
수압 파쇄 (프래킹): 유정 자극 중 고압 유체 처리.
산성화 및 시멘팅: 지정된 화학 물질, 온도 및 슬러리 노출에 대한 연결부 씰 선택.
석유 및 가스 시추: 진흙 펌프, 스탠드파이프 및 매니폴드 시스템에 사용됩니다.
산업용 유체 이송: 광업 및 제조 분야에서 고압 물 및 화학 물질 운송 관리.
해상 생산: 해상 플로우라인 및 생산 플랫폼을 위한 안정적인 씰링.





품질 및 성능



ISO 9001 품질 경영 시스템 하에 제조됩니다. 주문 시 도면 개정, 컴파운드, 경도 및 검사 요구 사항에 동의하십시오. 실제 유니온에 대해 교체 적합성 확인. 다른 제조사의 연결 부품은 상호 교환 가능하다고 가정해서는 안 됩니다.





주문 가이드



견적 요청 시 다음 정보를 지정하십시오:



  1. 도면 번호 (예: Fig 1502)

  2. 파이프 사이즈 (예: 3인치)

  3. 재질 선호도 (NBR, HNBR 또는 FKM)

  4. 보강재 요구 사항 (황동/스테인리스 스틸 링 포함 또는 미포함)

  5.
  6.
  7.
  8.
  9.
  10.
  11.



당사의 헤비 듀티 해머 유니온 립 씰에 대한 자세한 정보와 고압 파이프라인 연결을 위한 완벽한 씰링 솔루션을 찾으려면 지금 기술 영업팀에 문의하십시오.





유지보수 키트를 위한 여러 사이즈 주문

각 필수 씰을 유니온 제조사, 도면 번호, 명목 파이프 사이즈, 프로파일 및 보강재별로 나열하십시오. 도면 개정 또는 제거된 부품 사진과 치수를 제공하고 각 구성별 수량을 분리하십시오. 다른 사이즈와 컴파운드는 라벨이 부착된 팩에 보관하십시오. 공급되는 예비 부품이 의도된 연결부에 맞춰질 수 있도록 유체 조성, 압력 주기 및 온도를 포함하십시오.
