표준 Fig 602, 1002, 1502 NBR HNBR FKM PTFE 소재와 함께 해머 유니온 입술 봉쇄 6000-15000 PSI 응용 프로그램

표준 Fig 602, 1002, 1502 NBR HNBR FKM PTFE 소재와 함께 해머 유니온 입술 봉쇄 6000-15000 PSI 응용 프로그램

제품 상세 정보:
원래 장소: 중국 상하이
브랜드 이름: Royal Way
인증: ISO 9001 certificate
모델 번호: Fig 1502년
문서: Hammer Union Seal TDS.pdf
결제 및 배송 조건:
최소 주문 수량: 200개
가격: USD$0.2/pc to $4/pc according to size and rubber material
포장 세부 사항: 40*40*20cm 판지 포장
배달 시간: 주문 수량에 따라 7-15일
지불 조건: T/T, 서부 동맹, Paypal, 은행 이동
공급 능력: 1주일에 50000 PC
접촉
상세 제품 설명
이름: 해머 유니온 씰/해머 유니온 립 씰 링 재료: NBR HNBR FKM PTFE
크기: 1" 2" 3" 4'', 맞춤 크기 허용 색상: 검정색 또는 맞춤형 색상
경도: 주문과 함께 복합 경도 및 공차를 지정하십시오. 호환 피규어 시리즈: 그림 602, 그림 1002, 그림 1502, 그림 2002
작동 압력 등급: 완전한 조합 조립 등급; 서비스 조건 확인 작동 온도 범위: 화합물 및 유체 의존성; 연속 및 최고 온도 확인
서비스 환경: H2S/CO2 함량 및 필수 화합물 자격 지정 미디어 호환성: 실제 유체 제제, 농도 및 온도 검토
씰 디자인 유형: 립 씰, O-링 스타일, 금속 백업 링 포함 압축 세트: 필요한 경우 복합 테스트 방법 및 조건 지정
내마모성: 프로판트 노출 및 검사 요구 사항 검토 제조공정: 압축 성형
강조하다:

Fig 602 해머 유니온 씰

,

NBR HNBR FKM PTFE Weco 씰

,

6000-15000 PSI 해머 유니온 립 씰

판매용 표준 Fig 602, 1002, 1502 해머 유니온 씰 NBR HNBR FKM PTFE



제품 소개

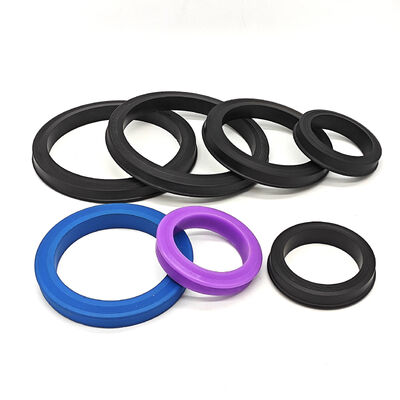

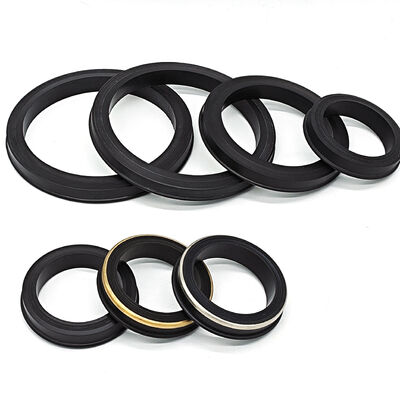

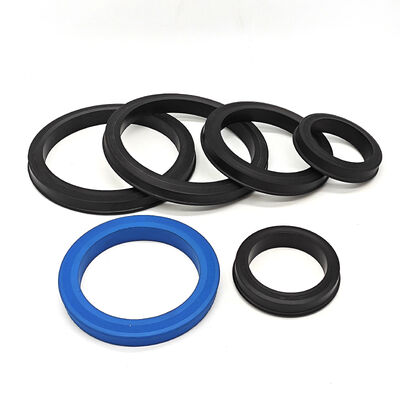

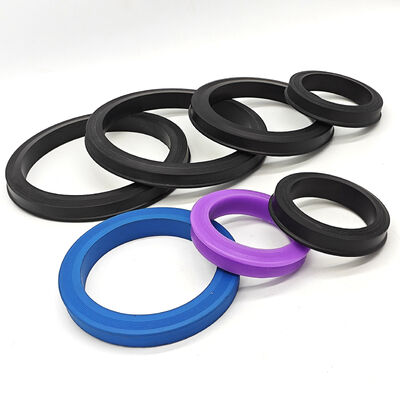

고성능해머 유니온 씰(립 씰이라고도 함)은 지정된 해머 유니온 파이프 연결부의 교체 부품입니다. 유니온 제조업체, 규격 및 공칭 크기를 식별한 다음 승인된 도면 또는 샘플과 씰 프로파일을 일치시키십시오. Figure 602, 1002 및 1502는 연결 식별자이며, 규격 번호만으로는 상호 교환성 또는 느슨한 씰의 등급을 확인할 수 없습니다.

표준 Fig 602, 1002, 1502 NBR HNBR FKM PTFE 소재와 함께 해머 유니온 입술 봉쇄 6000-15000 PSI 응용 프로그램표준 Fig 602, 1002, 1502 NBR HNBR FKM PTFE 소재와 함께 해머 유니온 입술 봉쇄 6000-15000 PSI 응용 프로그램표준 Fig 602, 1002, 1502 NBR HNBR FKM PTFE 소재와 함께 해머 유니온 입술 봉쇄 6000-15000 PSI 응용 프로그램



기술 사양

사양 세부 정보
사용 가능한 규격 Fig 602, Fig 1002, Fig 1502, Fig 2002, Fig 206
공칭 크기 1", 2", 3", 4"
압력 등급 완전한 유니온 어셈블리 등급 및 서비스 조건 확인
재질 옵션 NBR, HNBR, FKM (불소 고무), PTFE

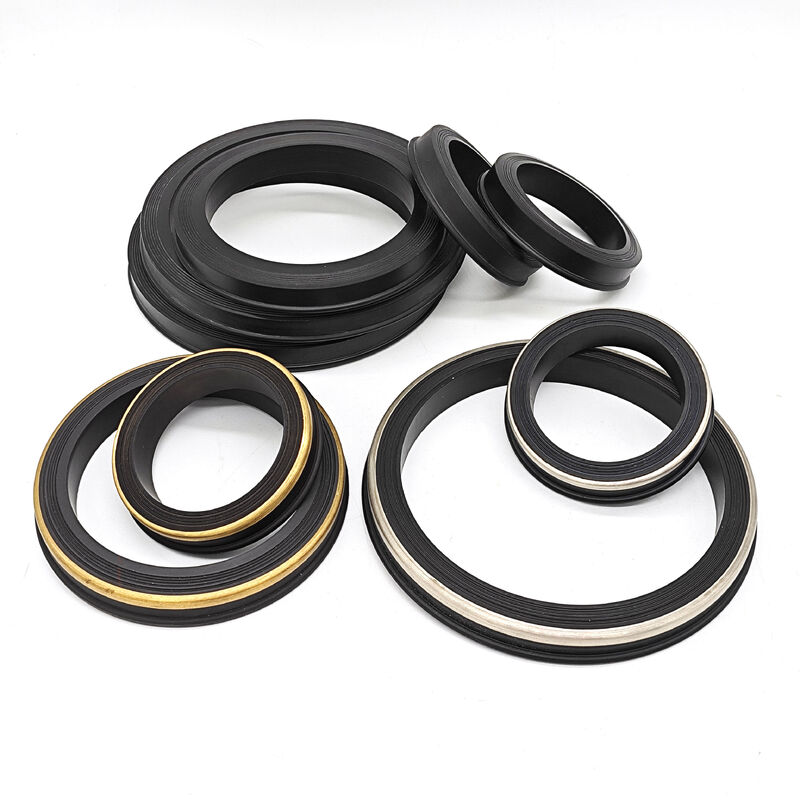

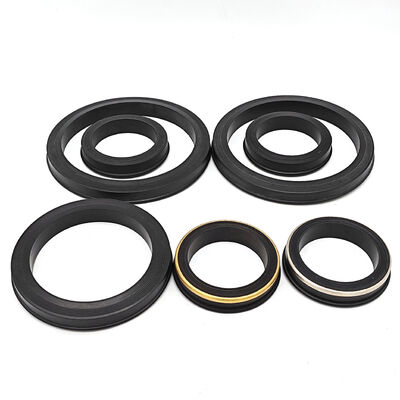

인서트 보강 황동 또는 스테인리스 스틸 링으로 제공
표준 준수 제조업체, 규격, 홈 치수 및 승인된 씰 프로파일 확인





재질 성능 비교

올바른 엘라스토머를 선택하는 것은 해머 유니온 씰의 수명에 매우 중요합니다. 다음은 작업 환경에 따른 비교입니다.

  • NBR (니트릴 / 부나-N):

    • 적용 분야: 일반 용수, 오일 및 진흙 서비스.

    • 온도 범위: 선택한 NBR 컴파운드의 연속 및 최고 온도 확인.

    • 장점: 비용 효율적, 우수한 내마모성.

    •
    •
    •
  • HNBR (수소 첨가 니트릴):

    • 적용 분야: 선택한 HNBR 컴파운드에 대해 검토된 유전 유체; 산성 가스 자격 요건은 별도로 명시하십시오.

    • 온도 범위: 선택한 HNBR 컴파운드의 연속 및 최고 온도 확인.

    • 장점: 컴파운드별 기계적, 열 및 가스 탈기 데이터 검토.

    •
    •
    •
  • FKM (불소 고무):

    • 적용 분야: 고온 화학 처리 및 공격적인 유체.

    • 온도 범위: 유체 및 노출 기간에 대해 선택한 FKM 등급 확인.

    • 장점: 탁월한 화학적 안정성 및 내열성.

    •
    •
    •
  • PTFE:

    • 적용 분야: PTFE 함유 구성은 도면, 실제 유체 및 온도에 대해 검토.

    • 장점: 고체 PTFE, 엔벨로프 또는 지지 링 구조 및 코어 또는 보강재의 한계 확인.

    •
    •
    •
  •
  •
  •





규격 번호별 작동 압력

이러한 압력 등급은 규격 식별 참조입니다. 장비 제조업체와 함께 설치된 어셈블리 등급, 서비스 분류 및 온도 강하를 확인하십시오:

  • Fig 602 씰: 장비 등급 참조:6,000 PSI.

  • Fig 1002 씰: 장비 등급 참조:10,000 PSI.

  • Fig 1502 씰: 장비 등급 참조:15,000 PSI.

  •
  •
  •





주요 특징 및 장점

  • 정밀한 맞춤: 도면 개정판, 치수 및 공차 명시. 전체 연결부 및 장비 절차와 함께 맞춤 및 누출 성능 확인.

  • 압출 방지 설계: 지정된 프로파일에 대해 황동 또는 스테인리스 스틸 보강재를 사용할 수 있습니다. 지지 치수 및 작동 간극을 함께 검토하십시오.

  • 화학적 내성: 실제 산, 염, 탄화수소 및 세척 유체에 대해 선택한 컴파운드 검토.

  • 안정적인 밀봉: 컴파운드 및 보강재 선택 시 압력 주기 및 탈기 조건 제공.



일반적인 적용 분야

당사의 해머 유니온 씰은 전 세계 유전 및 산업 부문에서 널리 사용됩니다:

  • 석유 및 가스 유량선: 시추 및 생산 중 파이프 연결.

  • 프래킹 작업: 고압 수압 파쇄 유체 운송.

  • 산성화 및 시멘트 작업: 유정 자극 및 케이싱 중 안전한 밀봉.

  • 머드 시스템: 흡입 및 배출 라인에서 연마성 시추 머드 처리.

  • 수송: 산업 현장의 대구경 수도관.

  •
  •
  •





왜 우리에게서 주문해야 할까요?



  1. 품질 보증: ISO 9001 품질 경영 시스템 하에 제조; 경도, 치수 검사 및 필요한 조립 테스트를 주문과 함께 합의하십시오.

  2. 교체 호환성: 유니온 제조업체, 규격, 공칭 크기 및 설치된 프로파일 일치; 주문 전에 교체 맞춤 확인.

  3. 글로벌 배송: 견적과 함께 선택한 크기, 컴파운드, 수량 및 배송 날짜 확인.

  4. 맞춤형 솔루션: 특정 쇼어 A 경도 또는 AED (폭발 방지 탈기) 등급이 필요하십니까? 기술팀에 문의하십시오.

  5.
  6.
  7.

교체를 위한 규격 및 프로파일 식별

유니온 마킹 및 제거된 씰의 양면 선명한 사진을 보내주십시오. 가능한 경우 공칭 파이프 크기, 씰 치수, 금속 링 구조 및 장비 도면을 추가하십시오. 서로 다른 규격 시리즈의 유사해 보이는 씰은 맞춤이 확인될 때까지 분리하여 보관하십시오. 교체 견적을 위해 유체 제형, 압력 주기, 연속 및 최고 온도, 필요한 수량을 포함하십시오.
