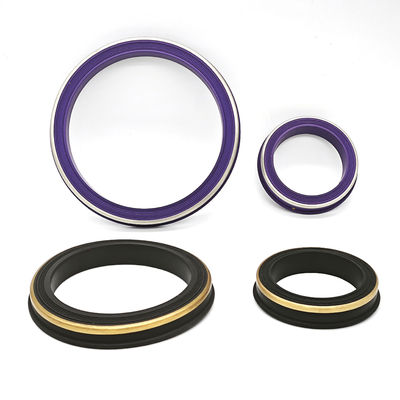

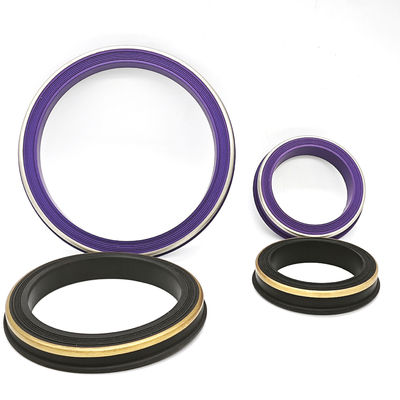

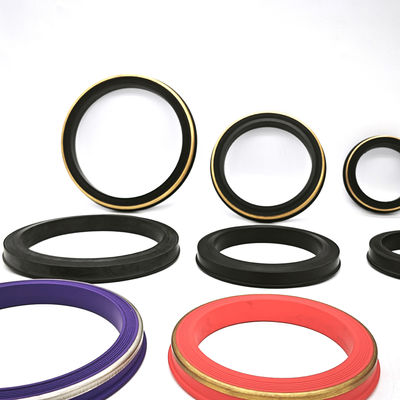

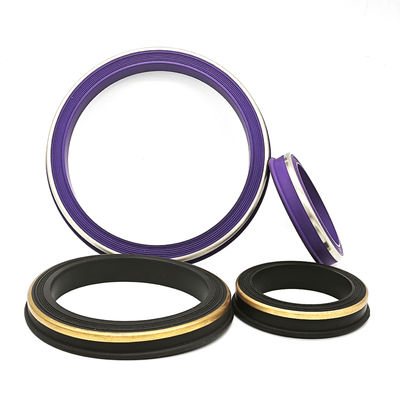

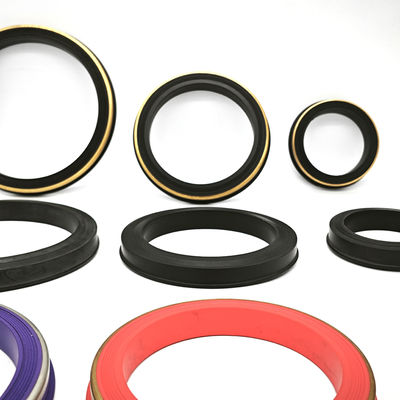

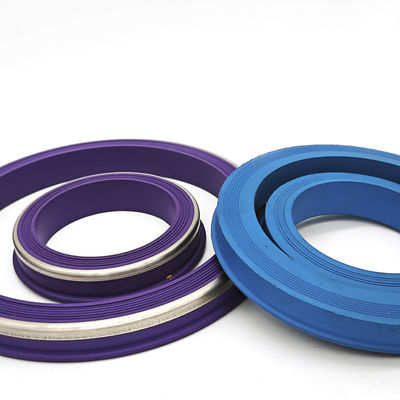

그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉

그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉

  • 그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉
  • 그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉
  • 그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉
  • 그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉
  • 그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉
  • 그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉
그림 602, 1002 및 1502 연결을 위한 망치 결합 밀봉
제품 상세 정보:
원래 장소: 중국 상하이
브랜드 이름: Royal Way
인증: ISO 9001
모델 번호: 그림 602/1002/1502
결제 및 배송 조건:
최소 주문 수량: 200개
가격: USD$0.1-$0.5/pc
포장 세부 사항: 40*40*40cm 판지 포장
배달 시간: 피규어, 사이즈, 구성, 구성, 수량 검토 후 확인
지불 조건: T/T, 서부 동맹, Paypal, 은행 이동
공급 능력: 1주일에 50000 PC
접촉
상세 제품 설명
제품명: 고압 해머 유니온 씰(립 씰) 호환 피규어: 그림 602/1002/1502 참조; 제조업체 및 씰 도면 확인
작동 압력: 확인된 전체 유니온 조립 등급을 참조하세요. 사용 가능한 크기: 공칭 1, 2, 3, 4인치로 표시됨; 각 체형-크기 조합 확인
재료 등급: 유전 등급 NBR, Viton(FKM), HNBR 경도: 80, 85, 90 Shore A 옵션이 나열되어 있습니다. 하나의 등급과 공차를 지정
서비스 환경: 실제 유체 및 가스 용도에 대한 특정 화합물 자격 확인 강화 링: 도면에서 황동 또는 스테인리스 백업 형상 및 유지 확인
온도 범위: 선택한 화합물에 대한 연속 및 피크 한계 확인 컬러 부호화: 색상 식별에 동의합니다. 색상만으로는 화합물이나 등급을 설정할 수 없습니다.
내화학성: 실제 매체와 특정 화합물에 대한 노출을 검토합니다. 제조공정: 고정밀 압축가황
브랜드 이름: SHQN / Royal Way 인증: ISO9001
원산지: 중국 기능: 고압 머드 시스템의 유체 누출 방지
MOQ: 200개 배달 시간: 피규어, 사이즈, 구성, 구성, 수량 검토 후 확인
패키지: 판지 또는 나무 상자 서비스: OEM ODM 관습
키워드: 해머 유니온 립 씰
강조하다:

그림 602에 대한 해머 유니온 밀봉

,

그림 1002에 대한 해머 유니온 밀봉

,

그림 1502에 대한 해머 유니온 밀봉

그림 602, 1002 및 1502 연결용 해머 유니온 씰



1. 제품 개요



당사의 해머 유니온 씰은 지정된 유전 유니온 어셈블리에 대한 교체용 립 씰입니다. 그림 602, 1002 및 1502 해머 유니온의 제조업체 및 그루브 도면을 확인하십시오. 교체 문의에는 파쇄, 시멘팅 및 산성화 연결이 포함됩니다. 의도된 서비스에 대한 전체 어셈블리 한계를 확인하십시오.

실제 유체, 온도, 압력 주기 및 어셈블리 형상에 대한 컴파운드 및 백업 구성을 선택하십시오.



2. 기술 사양


그림 유형 나열된 어셈블리 등급 참조 (PSI) 일반적인 서비스 씰 설계
그림 602 6,000 PSI 물, 기름, 가스 립 타입 / 표준
그림 1002 10,000 PSI 고압 머드/시멘트 황동/스테인리스 백업이 있는 립 타입
그림 1502 15,000 PSI 파쇄, 산성화 황동/스테인리스 백업이 있는 립 타입

나열된 압력 등급은 유니온 어셈블리를 참조합니다. 교체 씰을 선택하기 전에 실제 제조업체, 크기 및 서비스 등급을 확인하십시오. 고무 자체에는 독립적인 시스템 압력 등급이 없습니다.





3. 재료 비교 및 선택

재료 온도 범위 주요 장점 최적의 용도
NBR (니트릴) 선택한 NBR 컴파운드 한계 확인 우수한 내유성 및 비용 효율성. 표준 오일/물 서비스.
FKM (불소고무) 선택한 FKM 컴파운드 한계 확인 고온 및 내화학성. 특정 가스, 유체 및 온도 자격이 필요합니다.
HNBR (수소 첨가 니트릴) 선택한 HNBR 컴파운드 한계 확인 높은 기계적 강도 및 내마모성. 고압 파쇄 (Frac).
PTFE  선택한 PTFE 등급 한계 확인 특정 PTFE 등급에 대한 화학적 호환성을 검토하십시오. 미디어 호환성 및 필요한 씰 구성을 검토하십시오.







4. 주요 특징

  • 압력 무결성: 전체 어셈블리 문서에서 작동 압력 및 테스트 압력을 확인하고 설치 및 테스트 절차를 따르십시오.

  • 폭발 방지 감압 (AED): 주문 전에 가스 조성, 압력 주기 및 필요한 컴파운드 자격을 지정하십시오.

  • 호환성: 제조업체, 그림, 크기, 그루브 및 씰 프로파일을 일치시키십시오. 그림 번호만으로는 호환성을 확립할 수 없습니다.

  • 보강 옵션: 선택 사항 황동 또는 스테인리스 스틸 백업 링 어셈블리 도면에 맞춰 치수와 고정 장치를 맞춥니다.



  •
  •
  •
  •
  •
  •
  •

5. 응용 분야

당사의 해머 유니온 씰은 전 세계 석유 및 가스 산업 전반에 걸쳐 널리 사용됩니다:

  • 유정 완료 및 자극: 파쇄 (Frac) 매니폴드에 필수적입니다.

  • 시추 작업: 머드 펌프 흡입 및 배출 라인.

  • 플로우백 서비스: 고속 유체 제어.

  • 산업 응용 분야: 고압 화학 물질 및 물 이송.



  •
  •
  •
  •
  •
  •
  •



6. 당사의 씰링 솔루션을 선택해야 하는 이유

  • 재료 추적성: 주문 시 컴파운드 식별, 경도 허용 오차 및 필요한 검사 또는 테스트 문서를 합의하십시오.

  • 인증: ISO 9001 품질 경영 시스템 하에 제조됩니다.

  • 빠른 납기: 구성 및 수량이 합의된 후 가용성 및 배송을 확인하십시오.

  • 맞춤형 엔지니어링: 북극 저온 또는 사막 고온 환경을 위한 맞춤형 컴파운드 개발 능력.



  •
  •
  •
  •
  •
  •
  •



7. FAQ



Q1: 해머 유니온 씰에 적합한 재료(NBR, HNBR, FKM, PTFE)를 어떻게 선택합니까?

A: 올바른 재료를 선택하는 것은 씰의 수명과 안전에 매우 중요합니다.

  • NBR (니트릴): 특정 컴파운드 및 작동 조건에 따라 오일 및 물 용도에 대한 재료 옵션입니다.

  • HNBR: 정확한 컴파운드에 대한 기계적 특성, 내마모성 및 온도 요구 사항을 검토하십시오.

  • FKM: 유체, 가스 및 온도 요구 사항에 대해 정확한 컴파운드를 검토하십시오. 재료 계열만으로는 황산 서비스 적합성을 확립할 수 없습니다.

  • PTFE: 등급, 프로파일 및 백업 구성을 확인하십시오. 엘라스토머 립 씰의 직접적인 대체품이 아닙니다.

  •
  •
  •
  •
  •
  •
  •

Q2: 당사의 해머 유니온 씰은 그림 1502 연결에 대해 15,000 PSI를 견딜 수 있습니까?

A: 전체 그림 1502 어셈블리 등급, 제조업체, 공칭 크기, 그루브 및 승인된 씰 구성을 확인하십시오. 해당 도면에서 백업 치수 및 재료를 선택하십시오.

Q3: 가스 응용 분야에 대한 AED (폭발 방지 감압) 등급 씰을 제공합니까?

A: 감압 듀티 및 요청된 자격 방법을 명시하십시오. AED 또는 RGD 등급을 지정하기 전에 사용 가능한 컴파운드 테스트 문서가 있는지 확인하십시오.

Q4: 이 씰은 표준 그림 602, 1002 및 1502 유니온과 호환됩니까?

A: 그림 602, 1002 또는 1502에 대한 실제 제조업체 및 씰 도면을 확인하십시오. 대체하기 전에 그루브 치수, 프로파일 및 백업 배열을 일치시키십시오.

Q5: H2S (황 가스)는 해머 유니온 씰의 서비스 수명에 어떤 영향을 미칩니까?

A: 가스 조성, 노출, 온도, 압력 및 감압 듀티에 대해 특정 컴파운드를 검토하십시오. 황 가스 사용 전에 해당 자격 요구 사항 및 지원 문서를 합의하십시오.

그림 602, 1002 및 1502 교체 주문

혼합 유지 보수 주문의 경우 각 그림 및 공칭 크기를 별도로 나열하십시오. 유니온 마킹, 그루브 치수 및 두 씰 면과 측면 프로파일의 사진을 보내십시오. 엘라스토머 전용 부품과 별도 또는 고정된 백업 링이 있는 부품을 구별하십시오. 반복 공급 전에 각 주문 라인에 대해 하나의 컴파운드, 경도 허용 오차 및 도면 개정을 합의하십시오.
