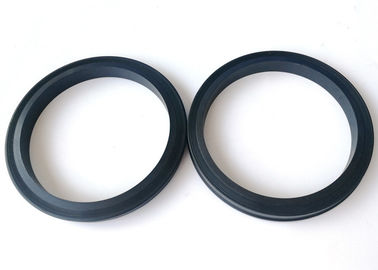

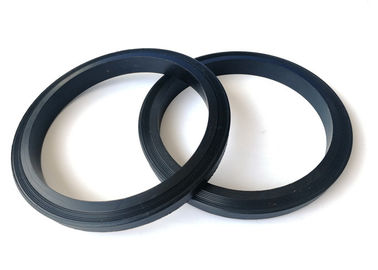

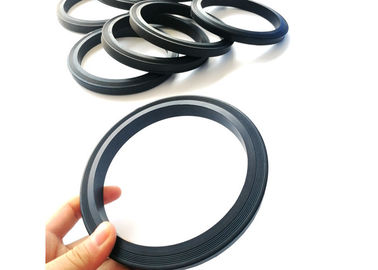

1" 2" 3" 4" 5"를 가진 NBR 니트릴 고무 망치 조합 인발이 찍힌 반지 크기

NBR 해머 유니온 씰 링 1, 2, 3, 4 및 5인치 연결 문의용

적용 분야:

NBR 니트릴 해머 유니온 씰 링은 석유 시추 장비에 사용되는 호스 및 파이프 유니온 연결에 대한 교체용 밀봉 부품입니다. 각 링이 의도된 홈에 맞도록 공칭 연결 크기, 유니온 규격 및 원본 씰 도면을 명시하십시오.

제품 설명

해머 유니온은나사 끝, 너트 끝 및 해머 너트로 구성되며, 조여지면 복합 씰 어셈블리를 압축하여 누출을 방지합니다. 씰 어셈블리는 일반 해머 유니온의 씰 홈에 삽입될 수 있는 크기의 금속 인서트와 인서트, 나사 끝 및 너트 끝 사이에 작용하는 작은 씰로 구성됩니다. 작은 씰은 편리하게 O-링 또는 해머 유니온 씰(립 씰)이며, 씰 어셈블리가 해머 유니온의 나사 끝에 삽입될 때 압축되는 크기입니다.

해머 유니온은 완전한 금속 연결이며, 씰 링은 교체 가능한 밀봉 부품입니다. 602, 1002, 1502, 2002 및 2202를 포함한 규격 참조에는 자체 제조업체 도면 및 홈 확인이 필요합니다. 씰 링은 규격 간에 호환된다고 가정해서는 안 됩니다.

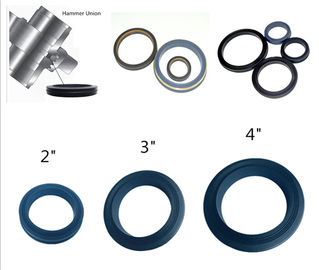

사용 가능한 크기 : 1", 2", 3", 4" 및 5"

재질:

NBR(니트릴/부나-N)은 이 목록의 주요 재질입니다. 각 크기에 대한 정확한 컴파운드 및 쇼어 A 경도를 명시하십시오. HNBR 및 FKM은 별도의 엘라스토머 옵션이며, PTFE는 별도의 열가소성 옵션으로 자체 설계 검토가 필요합니다.

상하이 Qinuo Industry는 해머 유니온 씰의 전체 라인을 생산했습니다.

1502 규격 교체 문의의 경우, 씰 프로파일 및 황동 또는 스테인리스 스틸 지지 링을 원본 연결 도면과 일치시키십시오. 작동 압력 및 시험 압력 요구 사항은 완전한 유니온 어셈블리에 속합니다. 제조업체 등급, 서비스 조건 및 적용 가능한 시험 기록을 확인하십시오. 씰 재질 또는 공칭 크기만으로는 압력 등급이 결정되지 않습니다.

사용 가능한 모든 해머 유니온 씰 목록 :

1'' 1502, 부나/FKM/HSN

1-1/2'' 1502, 부나/FKM/HSN

2'' 607, 귀버슨 스타일 씰 링

2'' 602/1002/1502, 부나/FKM/HSN(황동/스테인리스 백업)

3'' 602/1002/1502, 부나/FKM/HSN(황동/스테인리스 백업)

4'' 602/1002/1502, 부나/FKM/HSN(황동/스테인리스 백업)

2'' FIG 206, 부나/FKM/HSN

3'' FIG 206, 부나/FKM/HSN

4'' FIG 206, 부나/FKM/HSN

기타 석유 시추용 고무 제품:

포장 및 배송:

1: 특송: S.F., DHL, UPS, TNT, FedEx 등, 긴급 및 소량 주문용.

2: 항공 운송: 공항에서 공항 또는 공항에서 문까지.

3: 해상 운송: 대량 상품에 적합합니다. 항공 운송보다 시간이 더 오래 걸립니다.

당사

상하이 Qinuo Industry Co. Ltd

2003년에 설립된 신기술 기업으로 R&D, 생산 및 판매를 통합합니다. 설립 이래 "생존을 위한 품질, 발전을 위한 혁신 경쟁"이라는 개념을 고수하며 지속적인 개발과 혁신을 통해 국내외에서 좋은 평판을 얻었습니다.

당사는 자동차, 가전제품, 기계 장비 및 석유 산업 및 기타 분야에 주로 사용되는 전문 플라스틱 부품, 고무 부품 및 가공 부품 설계 및 생산 서비스를 제공합니다. 우리는 전문 생산 및 판매 팀을 보유하고 있으며, "고품질, 고전문성, 고효율"은 업무의 원칙입니다.

당사는 두 개의 공장, 30개 이상의 사출 성형기, 성형기 및 CNC 선반을 보유하고 있습니다. 당사는 상하이 푸동 신구에 위치하고 있습니다. 우아한 환경, 편리한 교통, 당사에서 푸동 공항까지는 30분밖에 걸리지 않습니다.

당사는 포괄적인 품질 관리 시스템을 채택하고 있으며, 재료 준수 문서는 지정된 제품 및 주문 요구 사항에 대해 검토됩니다. 당사 제품은 주로 미국, 캐나다, 영국, 독일, 핀란드, 뉴질랜드, 호주 및 기타 국가 및 지역으로 수출됩니다.

생산 단계:

www.unionseal.com

더 많은 정보를 원하시면 언제든지 문의해 주십시오.

NBR 유니온 씰 크기 주문: 각 연결 및 씰 도면을 별도로 나열

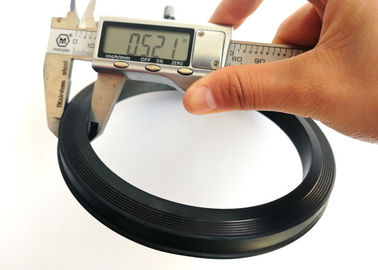

1, 2, 3, 4 및 5인치 공칭 연결을 포함하는 혼합 주문의 경우, 유니온 규격, 크기 및 씰 부품 번호당 한 줄씩 나열하십시오. 내경, 외경, 단면 치수 및 수량을 포함하십시오. 5인치 문의의 경우 도면을 확인하고 작은 씰에서 치수를 축척하지 마십시오.

일반 고무 링을 황동 지지 및 스테인리스 지지 구조와 분리하십시오. 도면에서 지지 재질 및 형상을 식별하십시오. 립 씰, O-링 및 복합 씰 어셈블리는 서로 다른 구조이므로 원본 홈과 일치해야 합니다.

NBR 컴파운드 검토를 위해 오일 또는 시추 유체 제형, 첨가제, 작동 온도, 압력 주기 및 보관 요구 사항을 제공하십시오. 검은색과 경도 범위만으로는 오일 호환성, 산성 서비스 적합성 또는 최종 연결 등급이 결정되지 않습니다. 견적 시 치수 및 재질 승인 기준을 요청하십시오.
