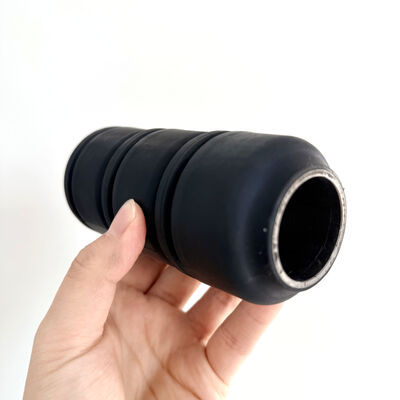

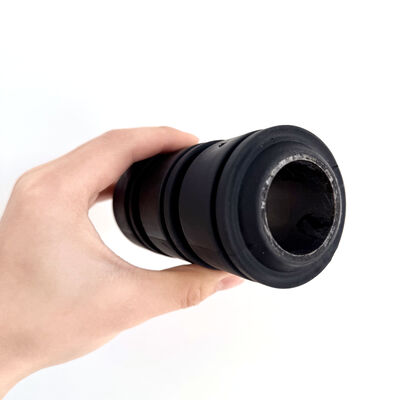

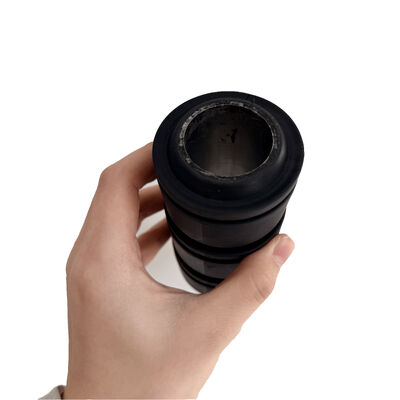

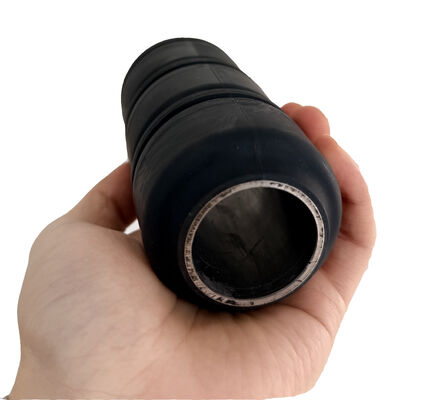

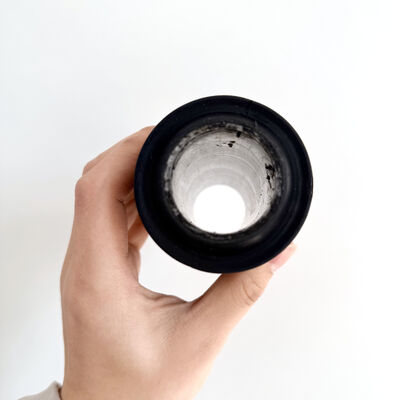

RTL 타입 2.5인치 스왑 컵, 중간 용량 부하에 최적화

제품 소개

2-1/2인치 RTL 타입 스왑 컵은 중간에서 가벼운 부하 적용 시 일관된 유체 회수를 위해 정밀하게 성형된 다운홀 툴입니다. 특수 듀얼 립 구조를 특징으로 하는 RTL 디자인은 튜빙 벽에 대한 확실한 간섭 끼워맞춤을 보장하는 이중 밀봉 표면을 제공합니다. 이 구성은 듀얼 립 구조가 단일 립 컵이 유체를 우회할 수 있는 곳에서 밀봉 무결성을 유지하기 때문에 내부 표면의 사소한 불규칙성이 있는 유정에서 특히 효과적입니다. 고품질 니트릴(NBR)로 제조된 이 컵은 표준 유전 스와빙 작업에 유연성과 내마모성의 완벽한 균형을 제공합니다.

기술 사양

	재질:	고내마모 니트릴 (NBR)
	크기:	2 1/2인치
	스타일:	RTL
	경도:	80~90 쇼어 A

운영 현장 지침

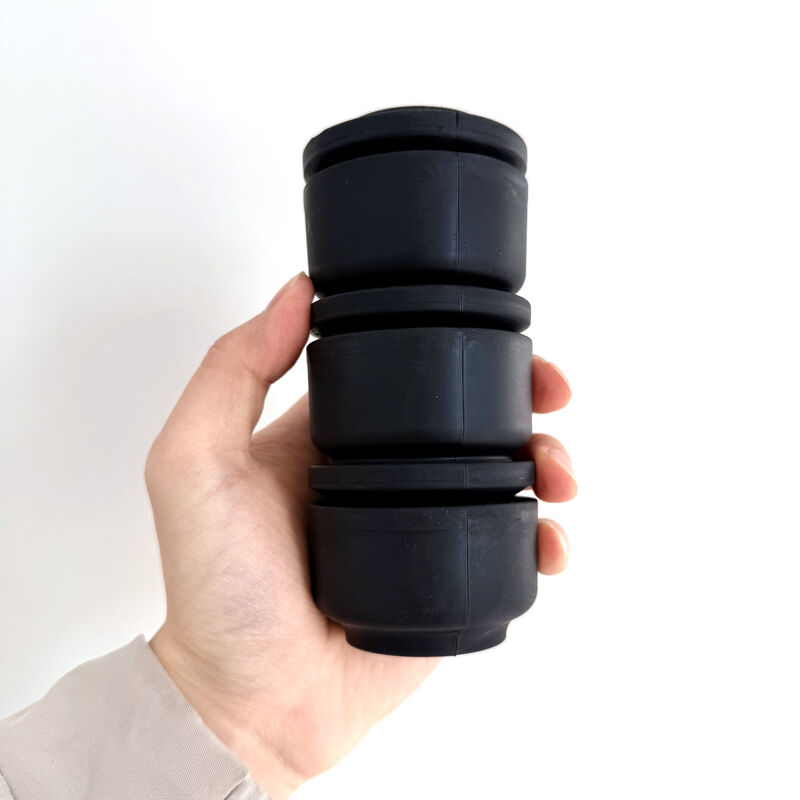

스태킹 권장 사항: 초경하중의 경우 컵 2개가 일반적으로 충분합니다. 중간 하중 또는 더 깊은 유정의 경우 단일 맨드릴에 4~6개의 RTL 컵을 쌓는 것이 여러 개의 밀봉 가장자리에 하중을 분산시키는 데 권장됩니다.

맨드릴 호환성: 이 컵은 표준 API 2.5인치 스왑 맨드릴에 평평하게 장착되도록 설계되었습니다. 듀얼 립의 비대칭 마모를 방지하기 위해 맨드릴 어깨에 이물질이 없는지 확인하십시오.

하강 제어: 조기 마모를 방지하기 위해 하강 중에는 일정한 와이어라인 속도를 유지하십시오. 유체 기둥과의 급격한 충격은 듀얼 립이 "깃털처럼" 되거나 날카로운 밀봉 가장자리를 잃게 할 수 있습니다.

환경 관리: 사용하지 않은 RTL 컵은 서늘하고 어두운 곳에 보관하십시오. 직사광선이나 전기 모터의 오존에 노출되면 표면 경화 및 립 유연성 감소로 이어질 수 있습니다.

주요 특징 및 이점

1. 이중 듀얼 립 밀봉: 듀얼 립 프로파일은 두 개의 독립적인 밀봉 접점을 생성합니다. 이 이중성은 선행 립이 사소한 튜빙 결함에 부딪히더라도 두 번째 립이 수두 밀봉을 유지하여 유체 손실을 방지하도록 보장합니다.

2. 중간 하중용 최적화: 가벼운 기둥에 너무 단단할 수 있는 고강도 단일 립 컵과 달리 RTL 듀얼 립 디자인은 적당한 유체 무게 하에서 작동할 수 있는 충분한 유연성을 제공하여 스트로크당 리프트 효율을 극대화합니다.

3. 고내마모 NBR 컴파운드: 산업용 등급 니트릴로 성형된 엘라스토머는 고속 와이어라인 작동과 관련된 마찰열 및 마모에 저항하도록 특별히 배합되었습니다.

4. 유연한 간섭 끼워맞춤: RTL 디자인은 2.5인치 공칭 튜빙의 내부 직경에 맞도록 설계되어 새 파이프와 약간의 스케일 또는 피팅이 있는 오래된 파이프 모두에서 확실한 밀봉을 제공합니다.

5. 강철 없는 유연한 베이스: 올 고무 베이스 구조는 전체 툴 스트링의 유연성을 높여 약간 편향된 유정에서 걸리지 않고 쉽게 탐색할 수 있습니다.

당사의 엔지니어링 팀과 협력해야 하는 이유

ISO 9001:2015 품질 표준: 당사 시설은 엄격한 품질 관리 시스템 하에서 운영되어 대량 생산에서도 반복성을 보장합니다.
사내 툴링 및 설계: 당사 엔지니어는 제조 설계(DFM)를 지원하여 부품 형상을 개선하여 비용을 절감하고 성능을 향상시킵니다.

자주 묻는 질문

질문: 질문: 표준 단일 립에 비해 듀얼 립 디자인의 이점은 무엇입니까?
답변: 듀얼 립 디자인은 백업 밀봉을 제공합니다. 첫 번째 립이 튜빙의 거친 부분에 부딪히더라도 두 번째 립이 유체 기둥을 유지하여 런당 더 높은 회수율을 보장합니다.

질문: 이 컵이 모래가 많은 환경에 적합합니까?
답변: RTL 듀얼 립은 사소한 스케일을 잘 처리하지만, 극도로 높은 모래 농도의 경우 더 높은 이물질 내성을 가진 SV(슬리브 밸브) 스타일이 더 적합할 수 있습니다.

질문: 이 컵을 2-1/2인치 케이싱에 사용할 수 있습니까?
답변: 이 컵은 2.5인치 공칭 튜빙용으로 특별히 설계되었습니다. 적절한 밀봉을 위해 간섭 끼워맞춤이 적절한지 확인하려면 케이싱의 내부 직경을 확인하십시오.

질문: NBR은 오일 기반 완료 유체와 함께 사용할 수 있습니까?
답변: 예, 이 컵에 사용되는 고품질 니트릴(NBR)은 오일, 디젤 및 일반 탄화수소에 대한 우수한 내성을 위해 특별히 선택되었습니다.
