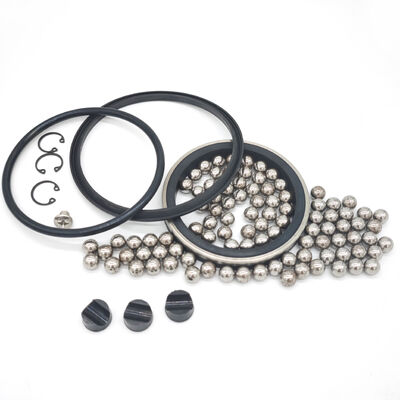

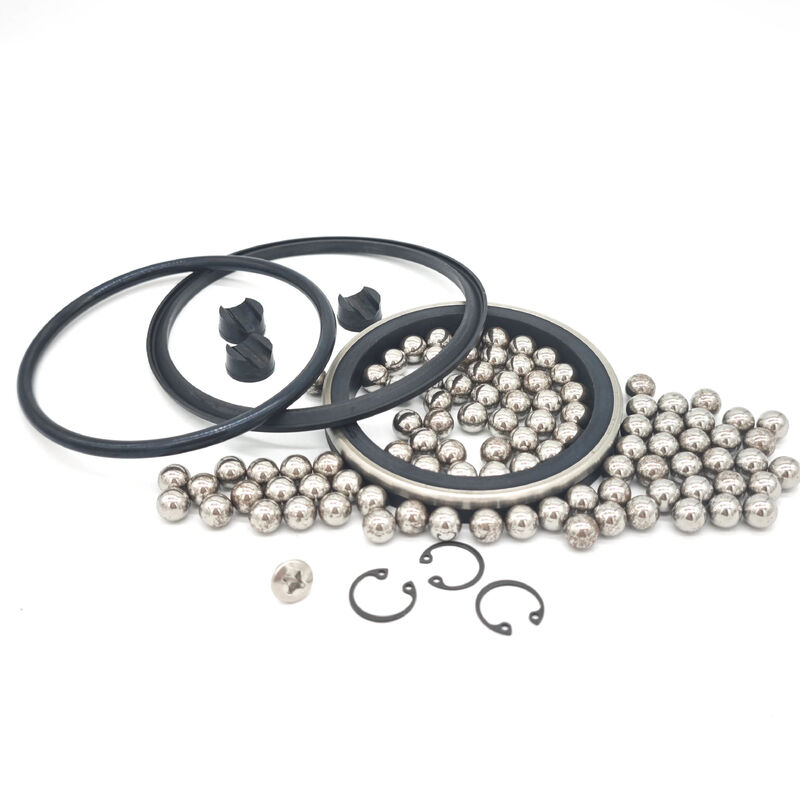

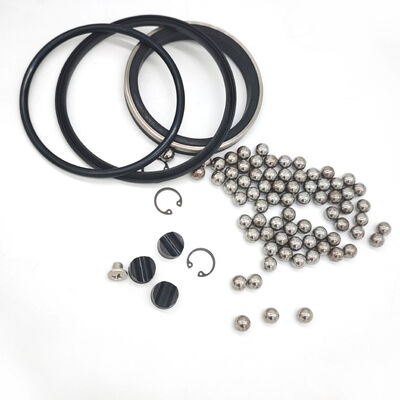

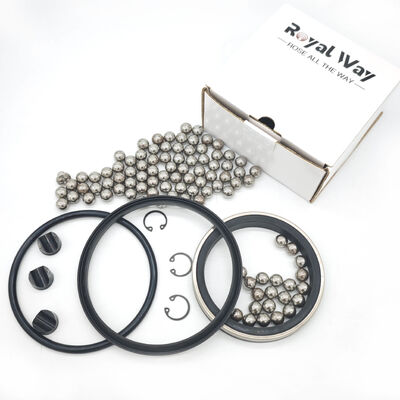

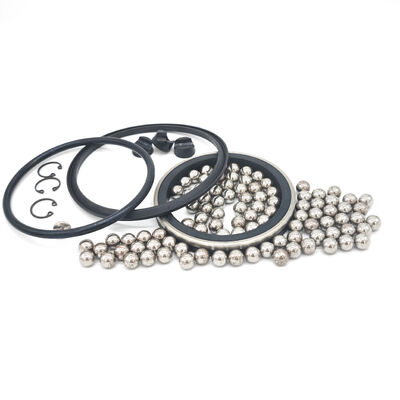

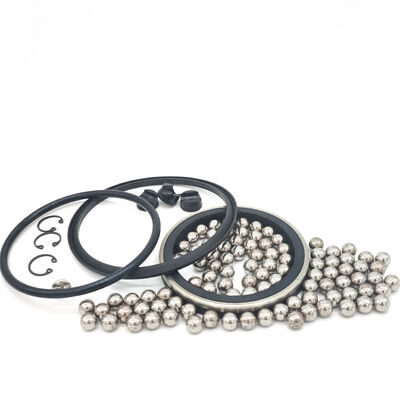

플로우라인 장비용 NBR, FKM, HNBR 재료가 포함된 3" 와이드 스타일 15000PSI 회전 조인트 수리 키트

15K 장비 문의용 3인치 와이드 스타일 스위블 조인트 수리 키트

이 수리 키트는 3인치 와이드 스타일 스위블 조인트 유지보수에 대해 검토됩니다. 제조사, 모델, 압력 등급, 개정판 및 현재 키트 참조를 제공하십시오. 브랜드 및 스타일 이름은 요청된 장비를 식별하며, 보편적인 호환성 또는 OEM 제휴를 설정하지 않습니다. 실제 스위블과 비교하여 패킹 치수, 베어링 볼 크기 및 개수, 플러그 및 고정 부품을 확인하십시오.

SHQN®은 장비 제조사의 검사, 윤활 및 교체 절차를 따를 것을 권장합니다. 수리 키트는 마모된 본체의 압력 등급을 독립적으로 복원하지 않습니다. 서비스 재개 전에 전체 어셈블리를 평가하십시오.

기타 스위블 조인트 수리 키트은 장비 참조와 비교하여 검토할 수 있습니다. 아래 나열된 스타일은 호환 가능한 키트가 아닌 별도의 구성입니다.

• 사용 가능한 스타일 및 크기

• 적용 시나리오

재질 선택 가이드

실제 매체, 온도 및 장비 요구 사항과 함께 씰 컴파운드를 선택하십시오. 키트 공급에는 패킹 씰, O-링, 강철 볼, 플러그 및 고정 부품이 포함될 수 있습니다. 승인된 키트 목록과 비교하여 각 부품 번호, 치수, 재질 및 수량을 확인하십시오.

1. NBR (니트릴 부타디엔 고무): 표준 서비스
서비스 문의: NBR은 특정 오일 및 물 응용 분야에 대한 옵션입니다.
선택 세부 정보: 실제 유체 조성, 첨가제 및 노출 기간을 확인하십시오.
온도 제한: 특정 컴파운드 및 매체에 대해 확인하십시오.
주문: 기존 키트 또는 도면에서 필요한 씰 치수 및 경도를 식별하십시오.

2. HNBR (수소화 니트릴): 응용 프로그램 검토
서비스 문의: HNBR은 컴파운드별 선택이 필요한 대체 재질 옵션입니다.
선택 세부 정보: 유체 화학, 고형물 함량 및 작동 온도를 제공하십시오.
온도 제한: 제안된 컴파운드와 비교하여 확인하십시오.
산성 서비스: H2S 노출 및 필요한 자격을 명시하십시오. HNBR 지정만으로는 적합성을 설정하지 않습니다.

3. FKM (불소 고무): 열 및 화학 선택
서비스 문의: FKM은 특정 열 및 화학 노출 요구 사항에 대해 고려될 수 있습니다.
선택 세부 정보: 산, 첨가제, 물 또는 증기 조건 및 온도 편차를 식별하십시오.
온도 제한: 특정 제형에 대해 확인하십시오.
주문: 의도된 키트에 대한 호환성 및 가용성을 검토해야 합니다. FKM은 모든 유체에 적합하지는 않습니다.

자주 묻는 질문

Q1: "와이드 스타일" 수리 키트가 필요한지 어떻게 알 수 있습니까?
A: 장비 마킹 또는 도면에서 제조사, 모델 및 개정판을 식별하십시오. 패킹 치수 및 베어링 배열을 제거된 부품과 비교하십시오. 일반 크기, Fig 1502 문구 또는 플로우라인 용도만으로는 와이드 스타일 적합성 또는 호환성을 확인할 수 없습니다.

Q2: 압력이 낮으면 H2S 서비스에 NBR 씰을 사용할 수 있습니까?
A: 낮은 작동 압력만으로는 산성 서비스 적합성을 설정하지 않습니다. H2S 농도 또는 부분 압력, 유체 화학, 온도 및 노출 기간을 제공하십시오. 자격은 특정 엘라스토머 및 금속 부품에 적용됩니다. NBR 또는 HNBR 모두 재질 이름만으로 승인되어서는 안 됩니다.

Q3: 15K 씰의 쇼어 A 경도는 얼마입니까?
A: 선택한 컴파운드 경도 및 허용 오차를 장비 사양과 비교하여 확인하십시오. 15K 지정은 요청된 압력 등급을 식별합니다. 이는 교체 씰의 경도를 독립적으로 정의하거나 압력 등급을 설정하지 않습니다.
